자동차 램프 셀프 교체 방법 에 관한 포스팅들은 많이 올렸었는데요, 자동차의 기능과 편의 사항이 발전하면서 이전에는 없던 기능들이 많이 생겼습니다.
특히 램프 관련해서는 전조등이나 하이빔, 깜박이 (방향지시등), 브레이크등, 후진등 정도가 일반적으로 셀프교체를 주로 하는 것들이었는데요



얼마전 자동차 코너링램프 교환 경고가 떠서, 주말에 코너링램프 교체를 했습니다.



코너링램프 교체 경고



오늘은 코너링램프의 역할과 기능, 그리고 자가 셀프 교체 방법에 대해 정리해 보도록 하겠습니다.





◆ 코너링 램프란?  코너링 램프 역할과 기능.

일반적으로 자동차의 전조등은 자동차 구조체에 고정되어 있기 때문에 자동차의 직진 방향으로 비추게 되죠.
하지만 자동차가 직진만 할 수는 없는 일이고
좌회전이나 우회전을 하다보면, 핸들을 회전하는 방향으로 꺽으면서 운전자의 시선도 회전하는 방향으로 옮겨지게 되죠.
하지만 자동차 전조등은 자동차가에 고정되어 있기 때문에, 운전자의 시선보다 늦게 따라갈 수 밖에 없읍니다.
만약 램프중 하나가 정면이 아니라 회전 방향으로 비스듬히 장착되어 있고, 핸들을 꺽어 회전시 회전 방향에 맞는 램프가 점등되면 운전자의 시야 방향으로 램프가 켜지게 되어, 야간 운전시 시야확보에 도움이 될 수 있습니다.

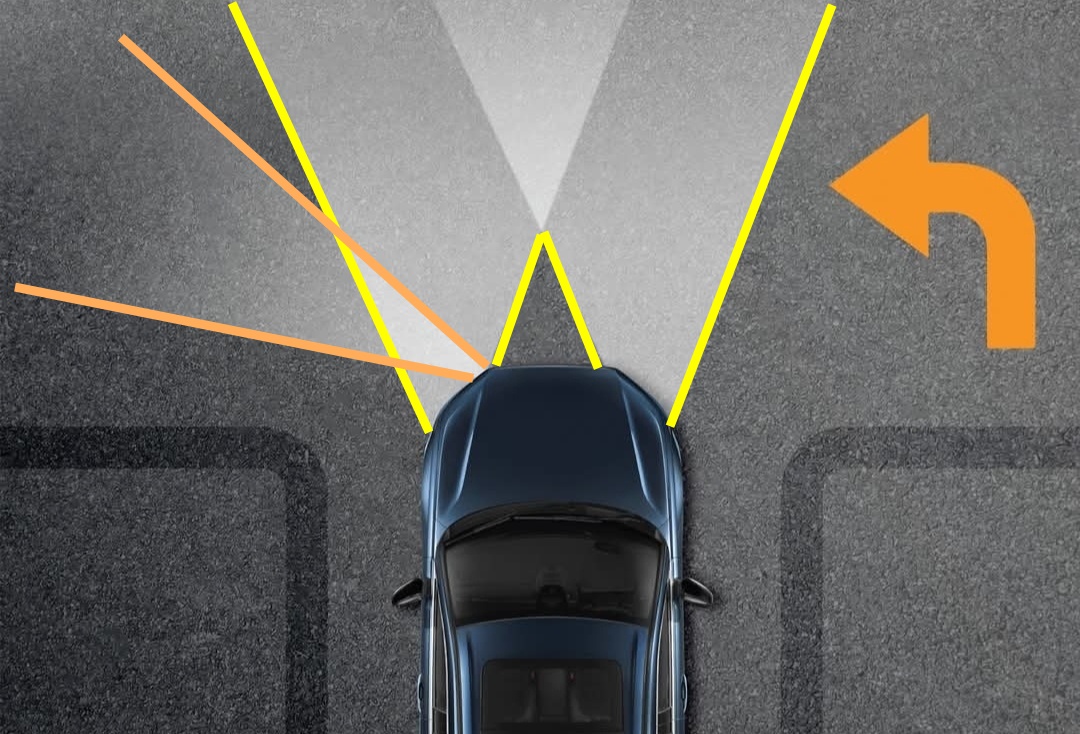

위 그림은 좌회전 하는 차량을 그린건데요, 직진방향의 노란색 전조등외에 좌회전시 주황색 방향의 전조등이 켜지면 회전방향으로도 시야가 확보될 수 있습니다.
이 역할을 하는 전구가 코너링램프 입니다.



위의 설명을 좀 더 쉽게 하면, 우회전시를 예로 들면 핸들을 우측으로 감고 우회전이 시작되면 2번 램프가 점등이 되어, 차량의 앞부분이 회전방향으로 돌기 전에 미리 우회전 방향의 시야를 확보할 수 있습니다.
이렇게 코너링 램프는 운전석과 조수석쪽 2개가 있습니다.
(출시가 오래된 차량에는 코너링 램프가 없는 차종도 많습니다)

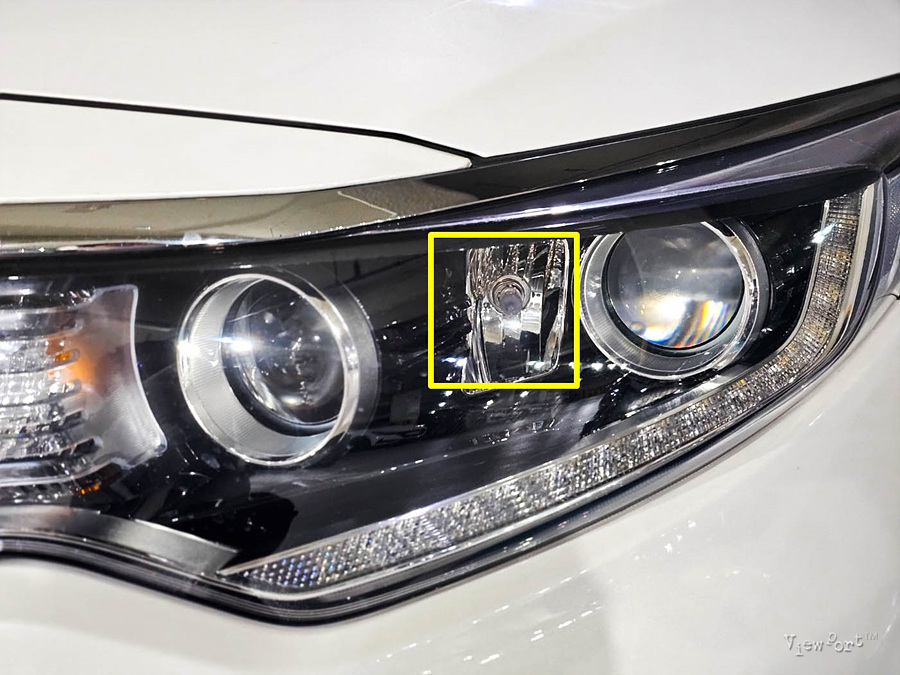

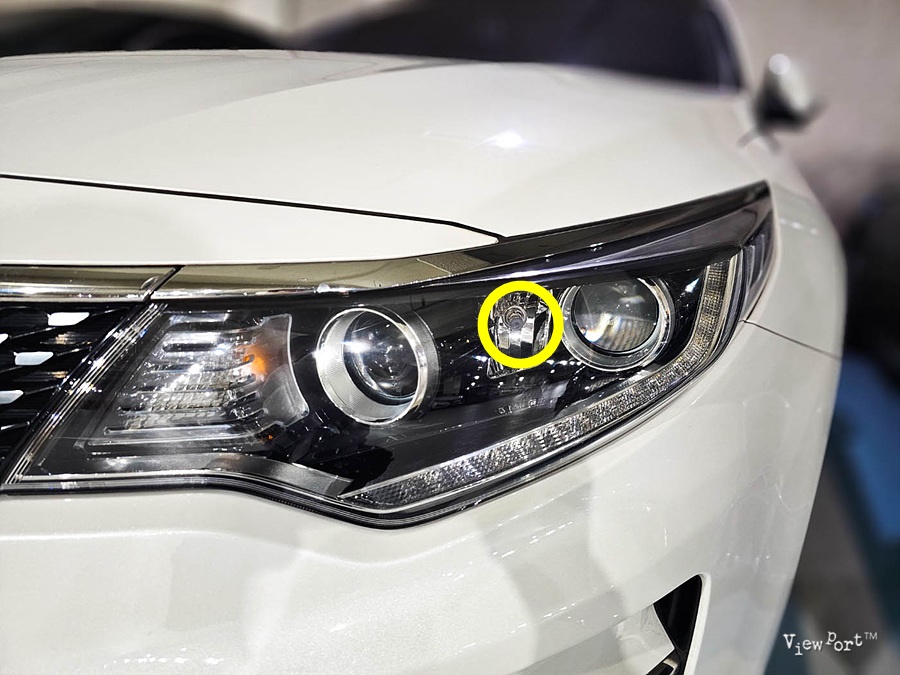

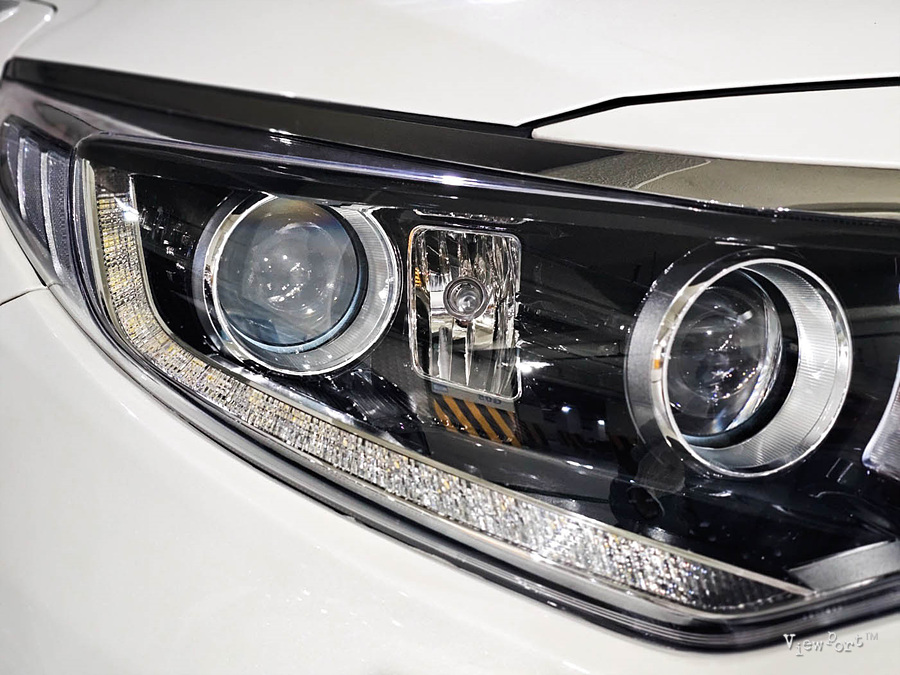

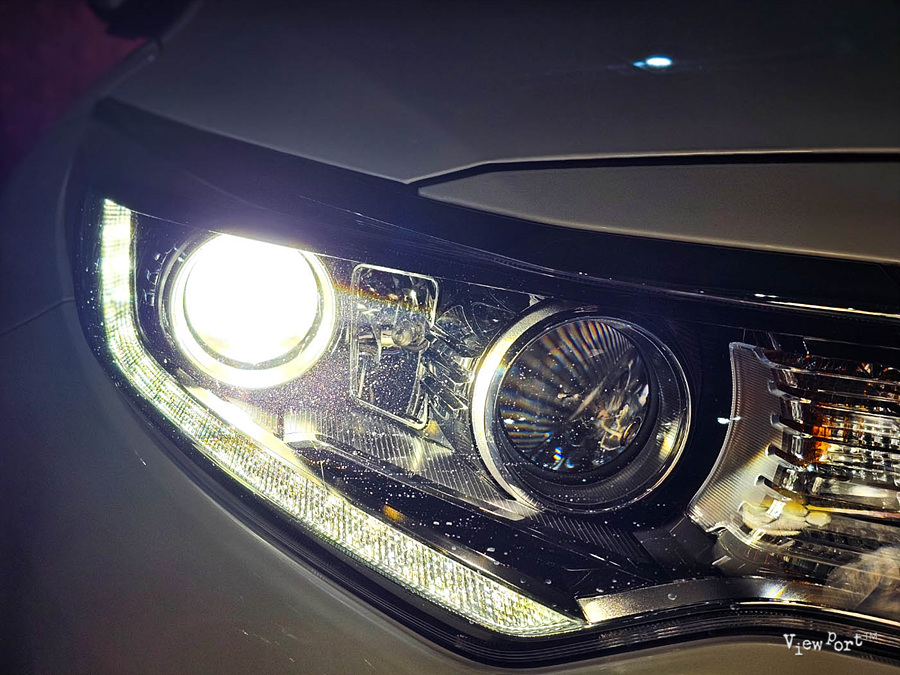

보시는 것처럼 전조등을 보면, 차량마다 순서가 다르기는 하지만,  일반 전조등과 상향등, 방향지시등이 있고, 노란 동그라미처럼 조그만 전구 하나가 더 있는 걸 볼 수 있는데요, 이게 코너링 램프입니다.
전조등에 비해 많은 광량이 필요치 않고, 사용 시간도 길지 않기 때문데  대부분 조그만 할로겐 램프를 사용합니다.

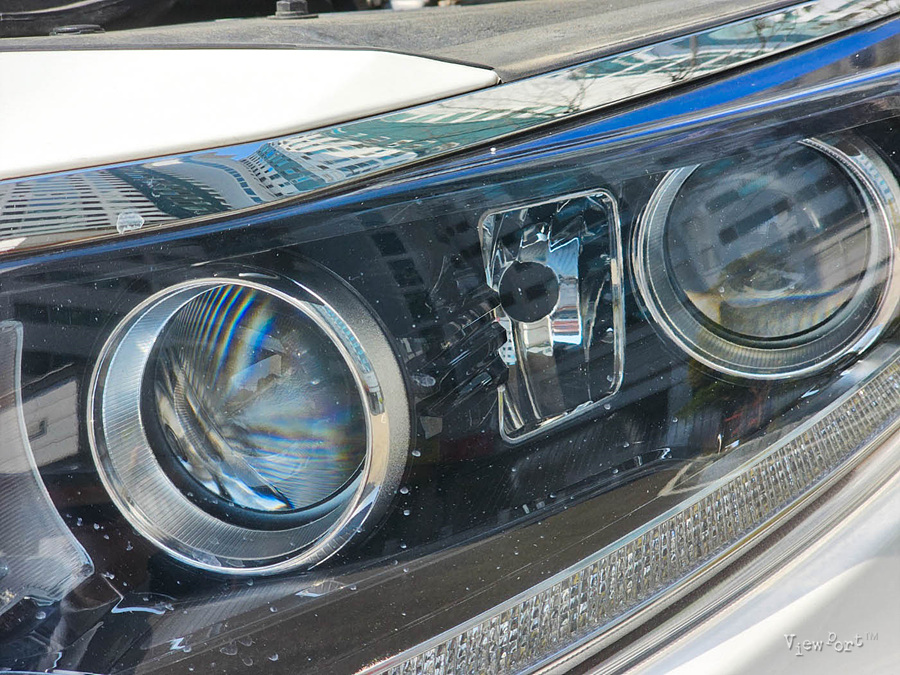

그리고, 자세히 보시면 전조등과 상향등이 앞을 향해 있는것에 비해 코너링 램프는 좀 더 좌측이나 우측 방향으로 장치되어 있는걸 볼 수 있습니다.

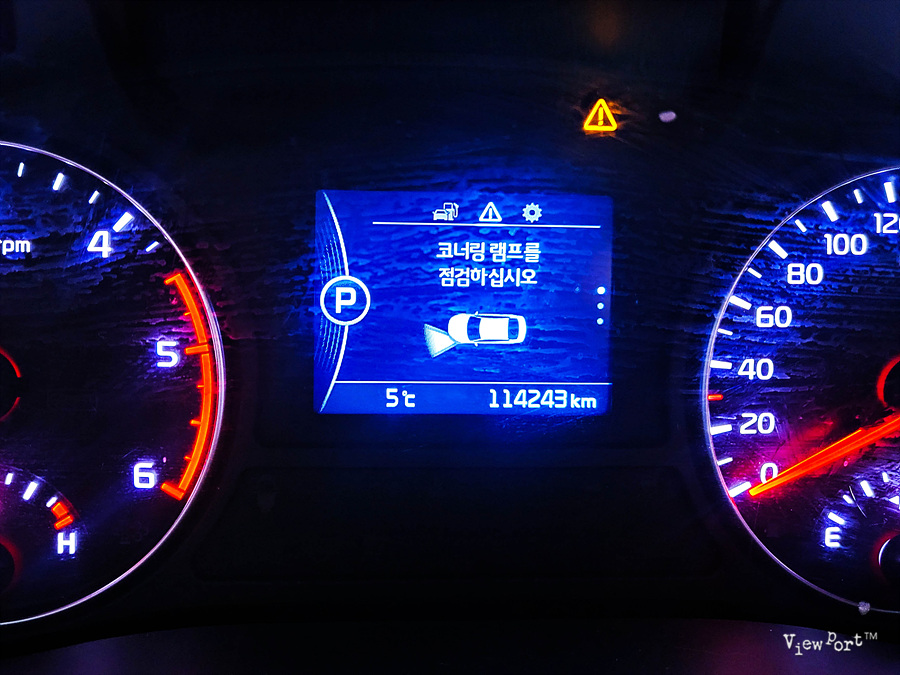

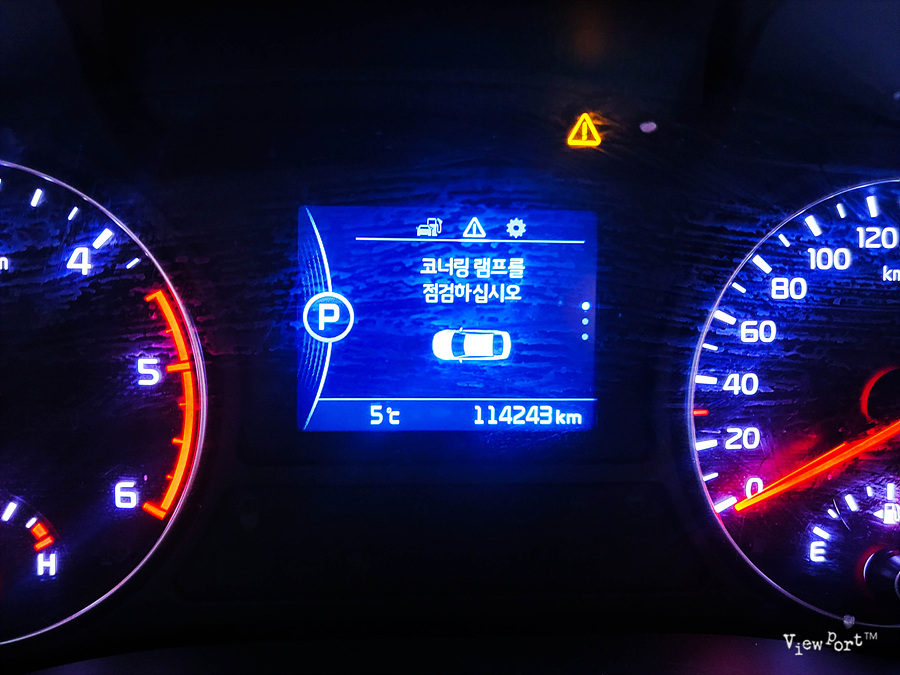

코너링램프 교체 경고

제 차의 경우는 코너링램프점검 알람과 함께 방향도 표시되는데요, 운전석 좌회전 방향 코너링램프 점검이 필요합니다.





운전석과 조수석 모두 코너링램프가 바깥 방향으로 장착된 걸 볼 수 있습니다.





그런데 코너링 램프 이게 램프 교체 시기가 된 걸 알기 어려운데, 다른 램프들은 차에서 내려 켜있는 걸 확인 할 수 있지만, 코너링램프는 자동차가 회전하는 동안에만 점등되고 정차하거나 회전이 마무리되면 꺼지기 때문에 확인이 어렵습니다.
하지만 정상적인 코너링램프 동작을 확인하는 방법이 있는데요, 아래 영향을 보시기 바랍니다.

◆ 우측 조수석 정상적인 코너링램프 작동 영상



제 차에서 아직 정상작동하는 조수석 코너링램프 동작을 영상으로 촬영한 건데요,
영상을 보시면 핸들을 꺽어 우회전이 시작되면서 전조등빛 외에 오른쪽으로 등이 하나 더 켜지면서 우회전 방향이 밝아지는 걸 볼 수 있습니다.
코너링램프가 점등된 건데요, 우회전이 마무리되거나 정차하면 코너링램프는 꺼지게 됩니다.
체크해 보니 운전석쪽은 켜지지 않는 걸 확인하고, 램프 교체를 하게되었습니다

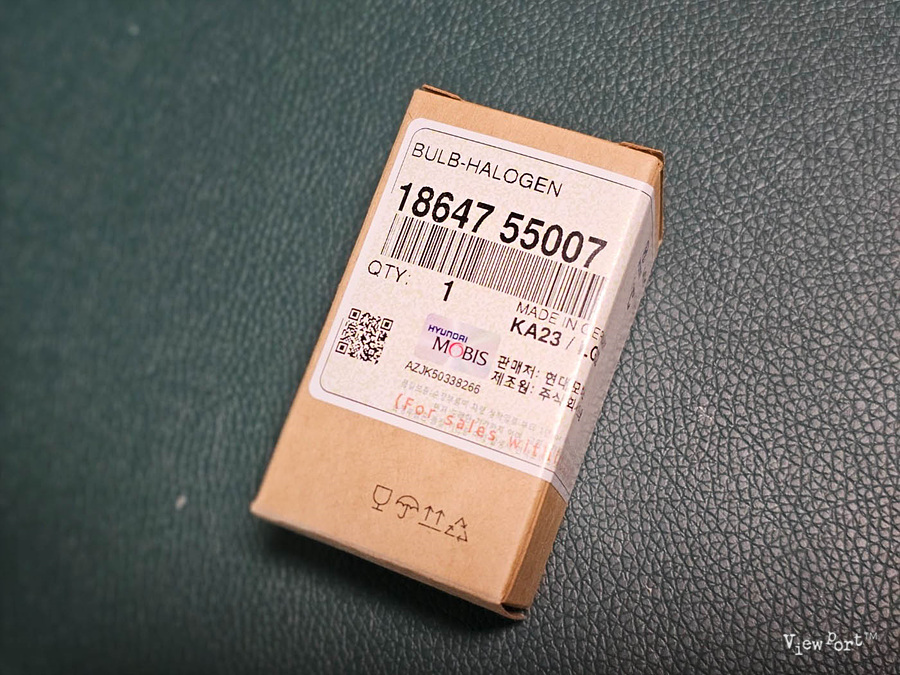

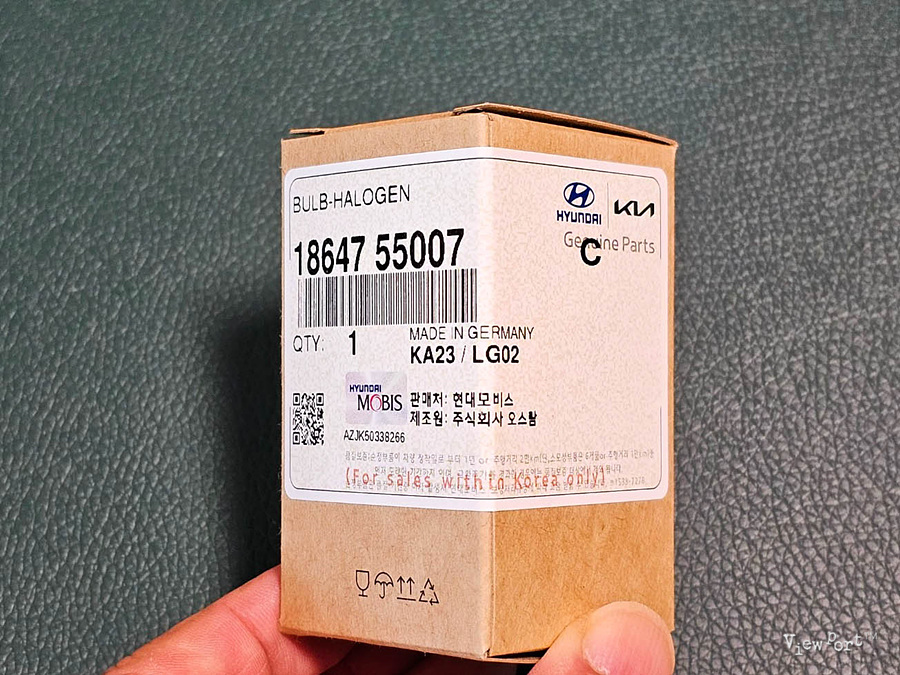

◆ 부품 구입 (H7 할로겐램프)



다행히 부품은 현대모비스 부품점에서 쉽게 구입할 수 있었는데요, 통상 H7 할로겐전구로 불립니다.
또는 차량 차종과 코너링램프를 구입하려고 한다고 얘기하시면 됩니다.
가격도 만원 이하로 저렴해요.

정품의 경우, 램프는 독일 오스람 할로겐 전구를 사용하고 있습니다.

H7 할로겐 코너링램프



부품 구입이 끝났으니, 이제 교체 작업을 시작하겠습니다.
실제 교체 작업 난이도는 전조등 교체에  비하면 엄청 쉽습니다.
전조등은 전조등을 잠그는 기구물 다루기가 어렵고 공간이 적어 작업이 어렵거든요.





◆  코너링 램프 교체 작업

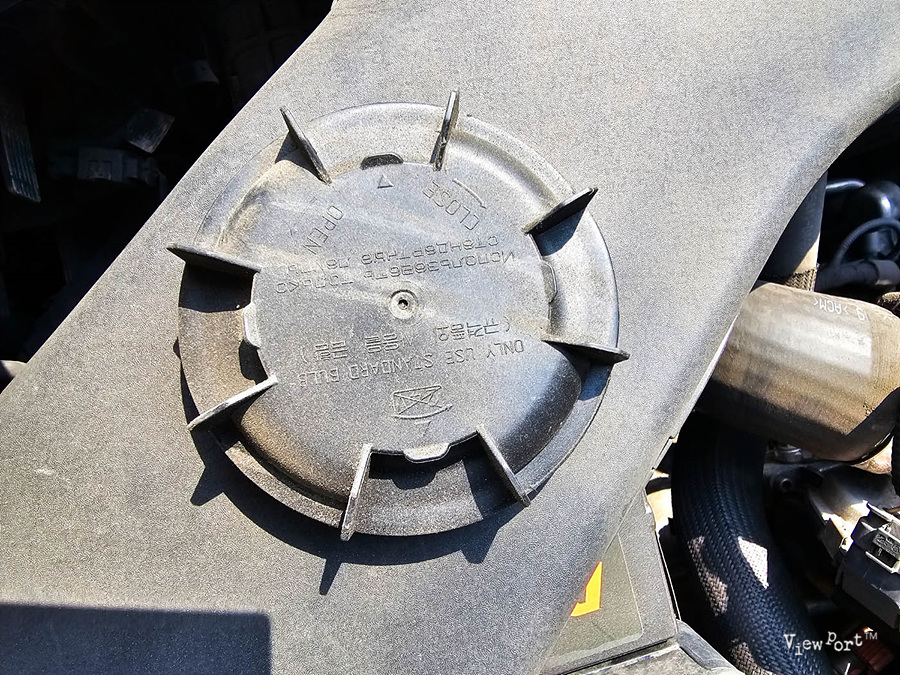

먼저 엔진룸을 보시면 화살표가 있는 뚜껑을 돌리면 쉽게 뚜껑이 탈거 됩니다.

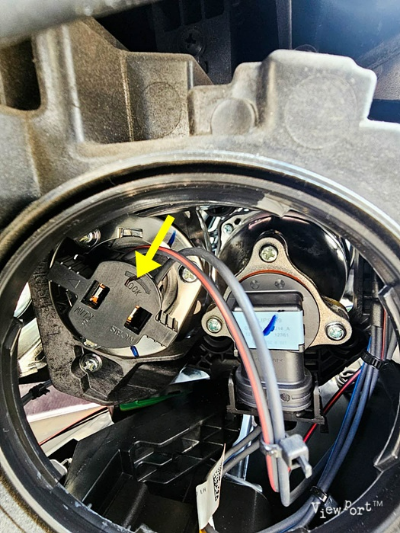

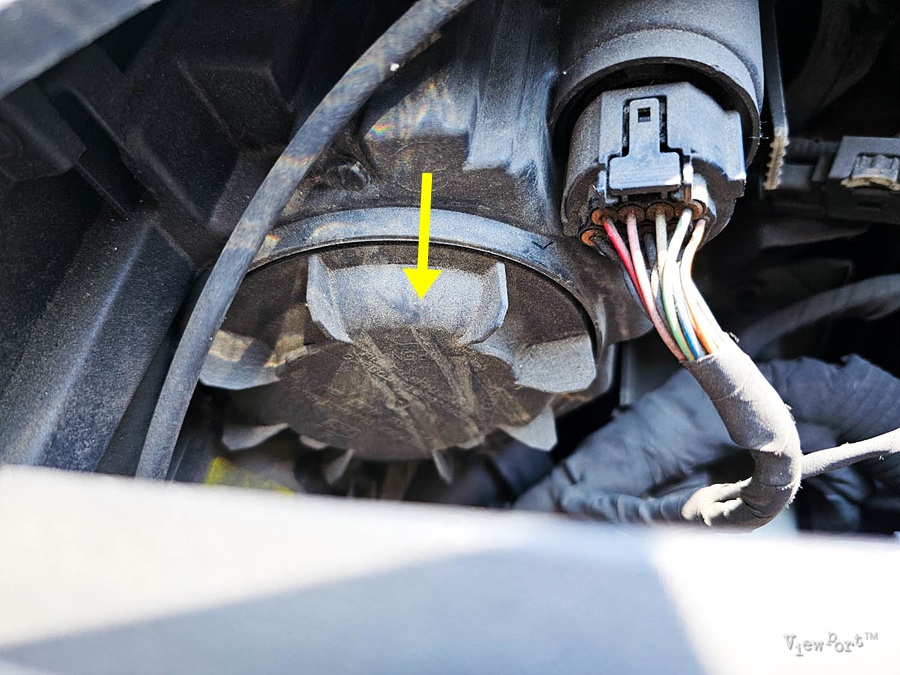

뚜껑이 탈거 된 후 내부 모습은 아래 사진을 보시면 되는데요,

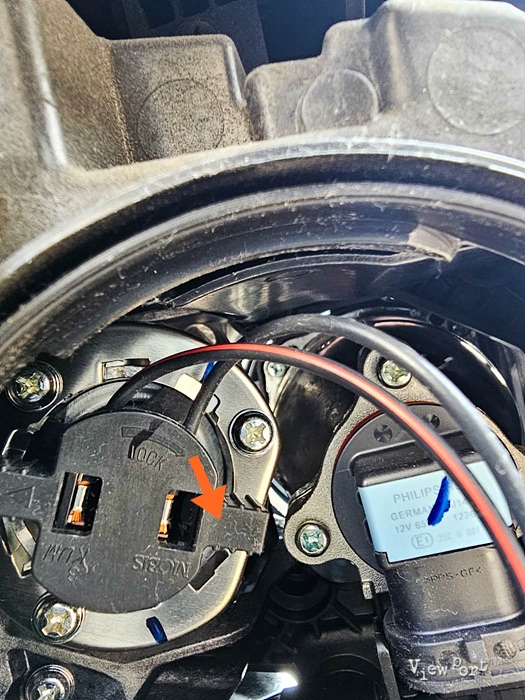

왼쪽 노란 화살표의 램프가 코너링램프입니다.
Lock 반대 방향 (시계 반대방향)으로
돌리면 되요

코너링램프 탈거가 완료되었습니다.
코너링램프 빠진게 보이시죠?

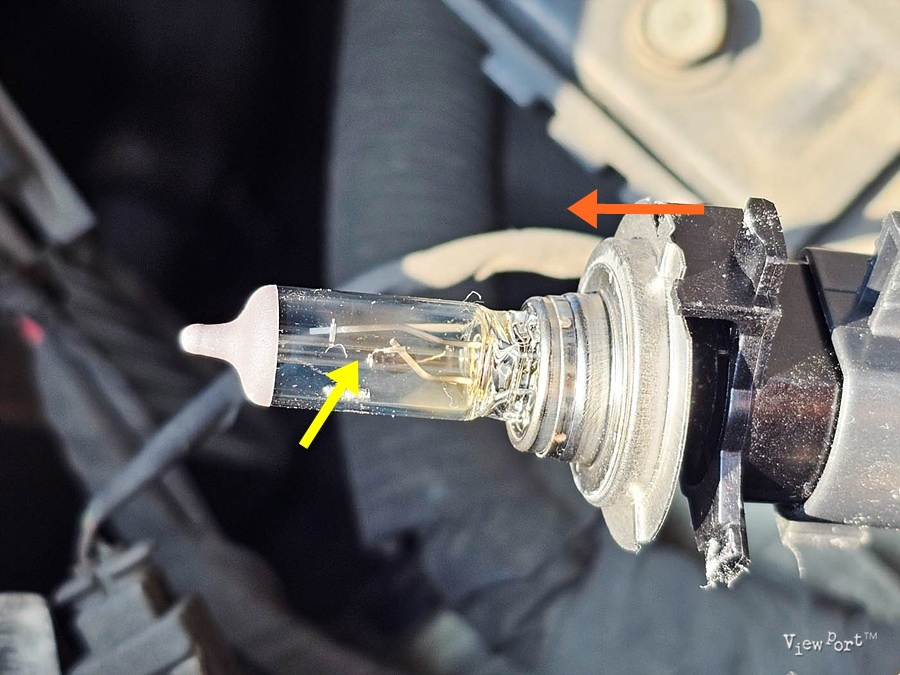

램프 교체를 위해서는 주황색 화살표 방향으로 할로겐 램프를 뽑아 주시면 됩니다.

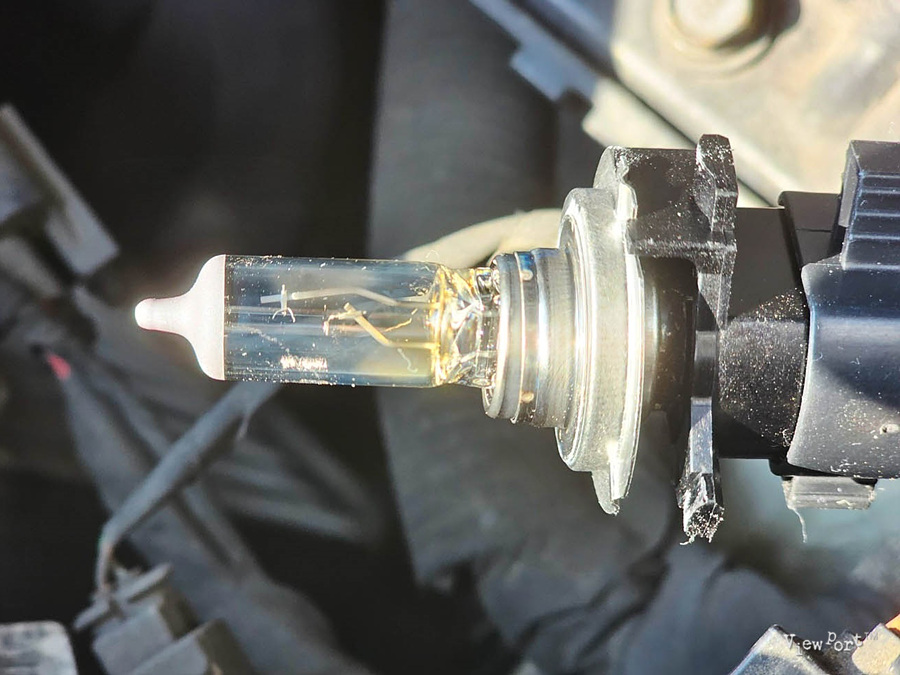

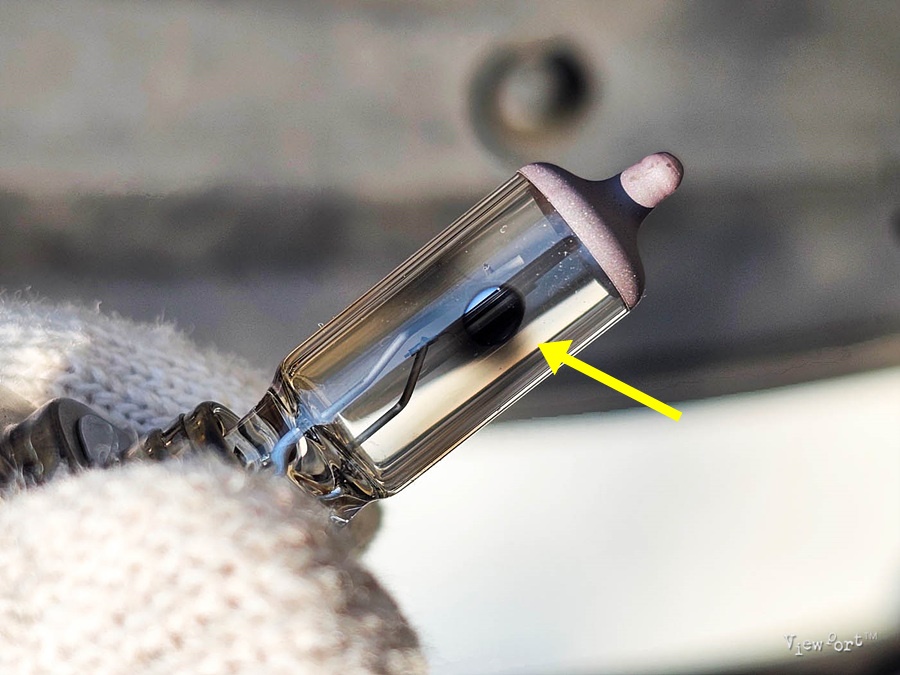

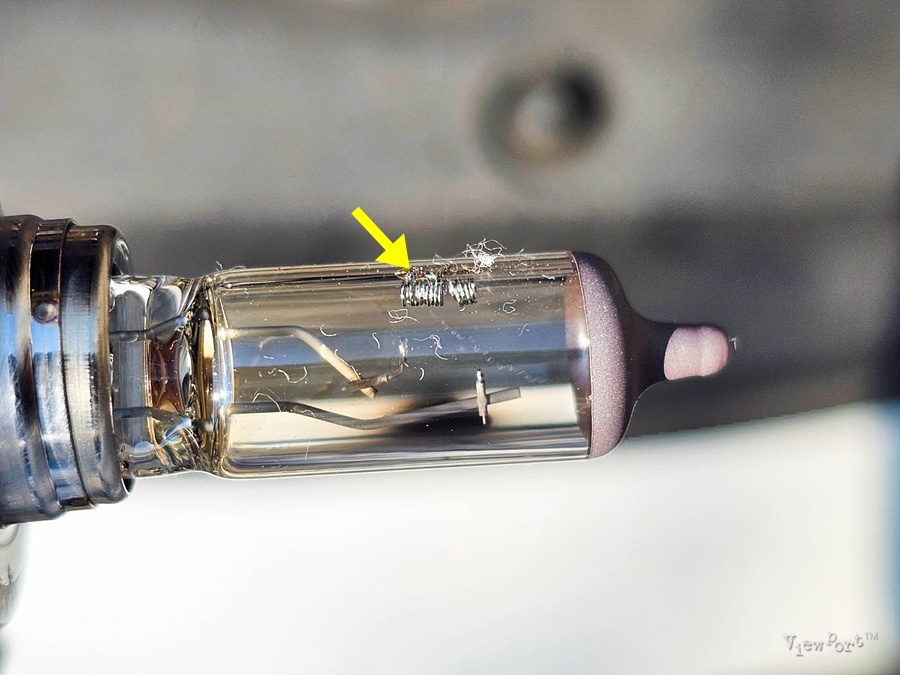

노란색 화살표 부위가 필라멘트인데, 어째 그냥 보기에도 상태가 아주 안좋아 보입니다.



코너링램프를 꺼내 봤더니, 어휴,,,,  바로 교체가 필요합니다.



반응형







필라멘트도 다 녹아 끊겨 있네요.
코너링램프는 주행중에만 켜지는 거라, 일반 등화기보다 확인이 어려운데, 확실이 안내시스템이 많이 도움되는것 같습니다.

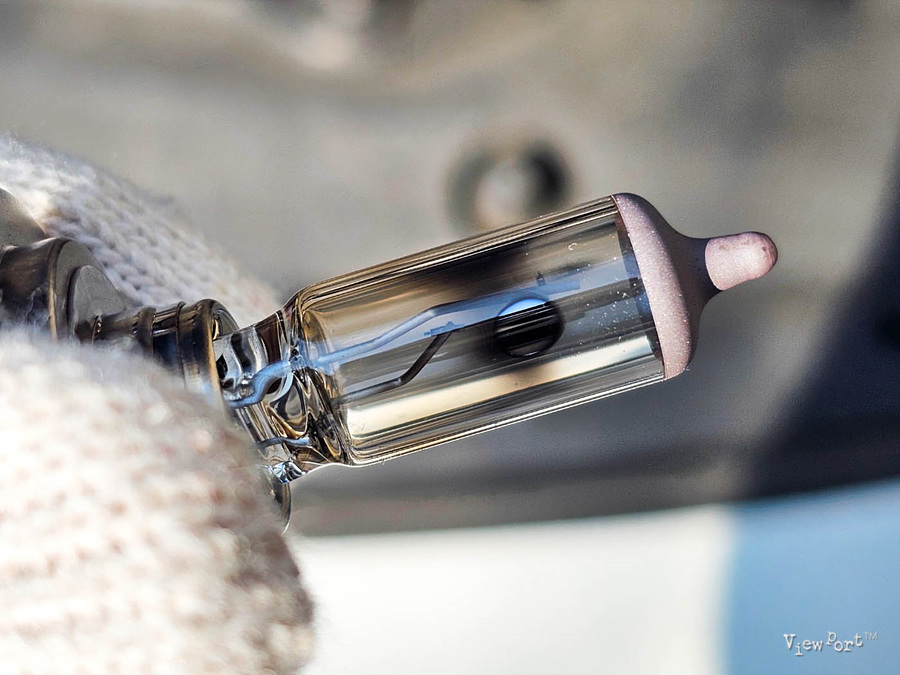

이런 모습은 새 전구와 비교해 보면 확실히 알 수 있는데요,

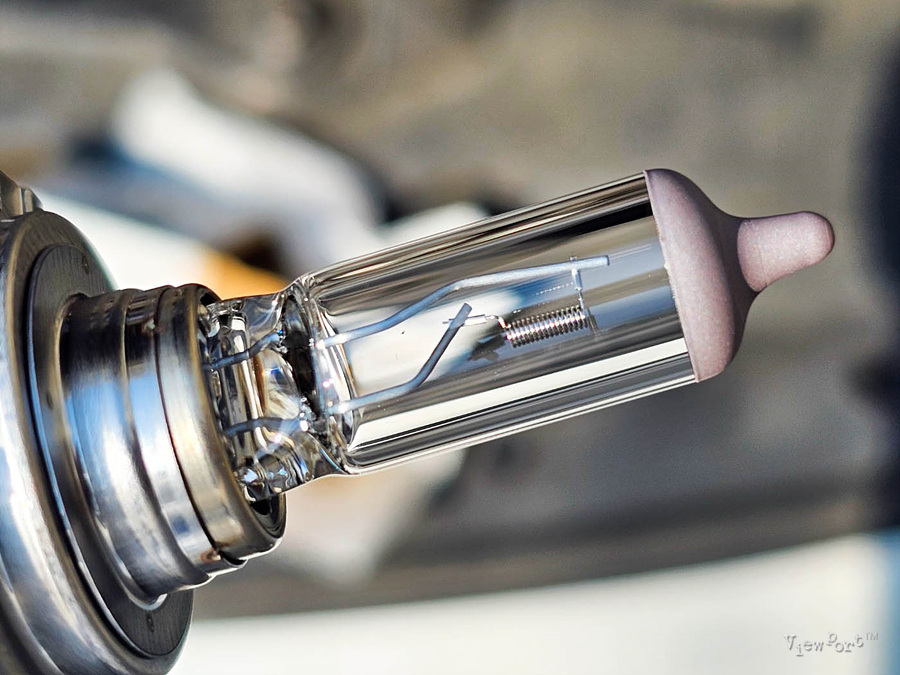

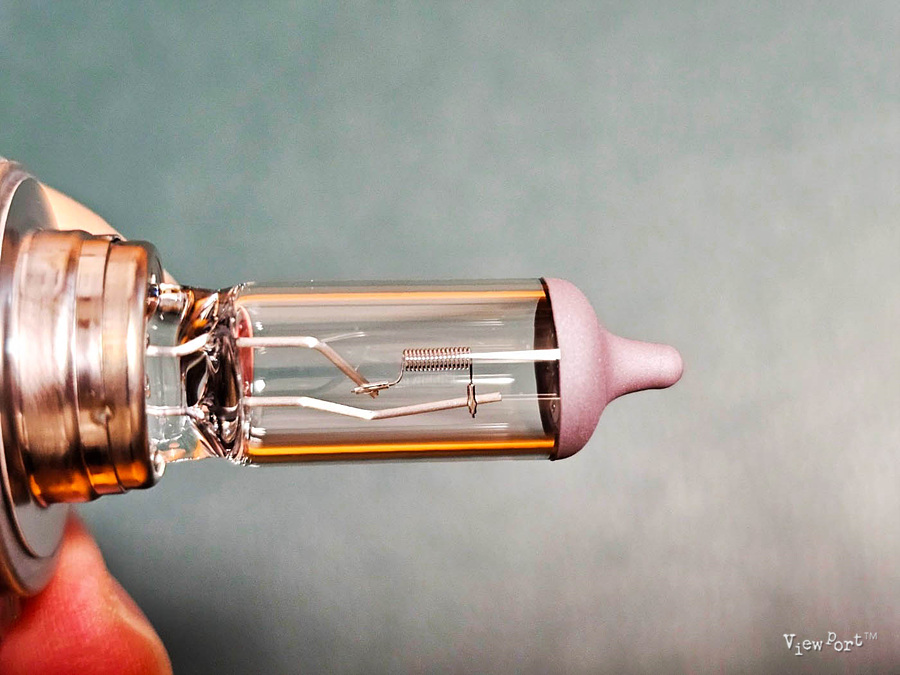

새 전구를 보면 필라멘트와 주변이 아주 매끈한 걸 볼수있네요





전구를 장착하는 방법은 탈거와 반대 수순으로 진행하면 되는데요,

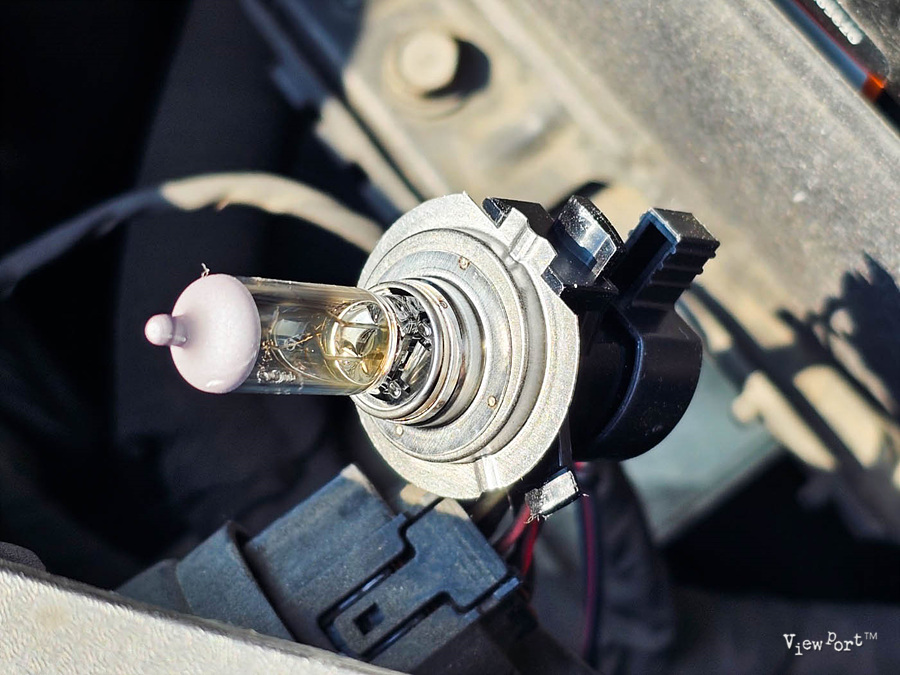

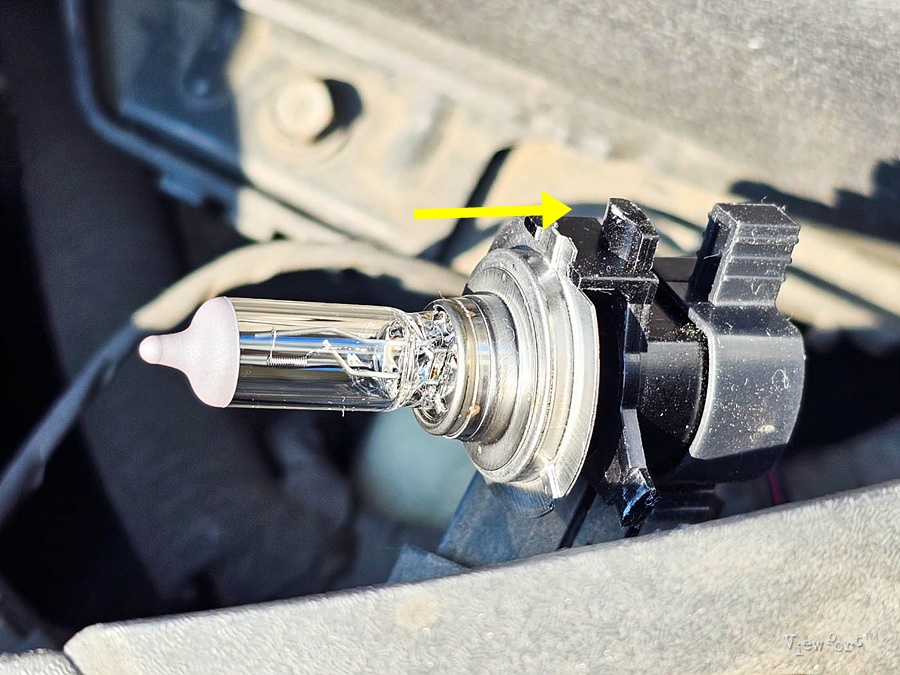

소켓에 꽂을때는 전구에 위쪽으로 튀어나온 게 소켓의 윗부분에 홈이 있는데 맞춰 끼우시면 됩니다.





소켓에 맞춰 노란색 방향으로 밀어주면 끝 !!





그리고, 주황색 LOCK방향으로 돌려주면
램프 고정이 끝납니다.



이제 모든 교체 작업이 끝났습니다.
시운전해서 확인하기 전에, 먼저 지저분해진 엔진룸 주변 청소를 하구요

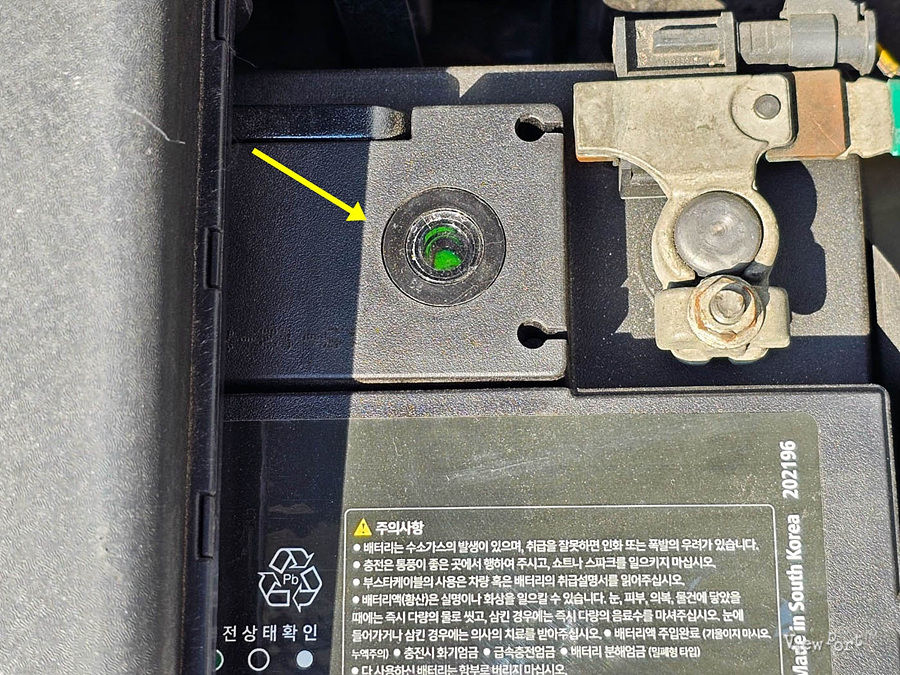

배터리 체크 (녹색으로 아주 상태 좋습니다)

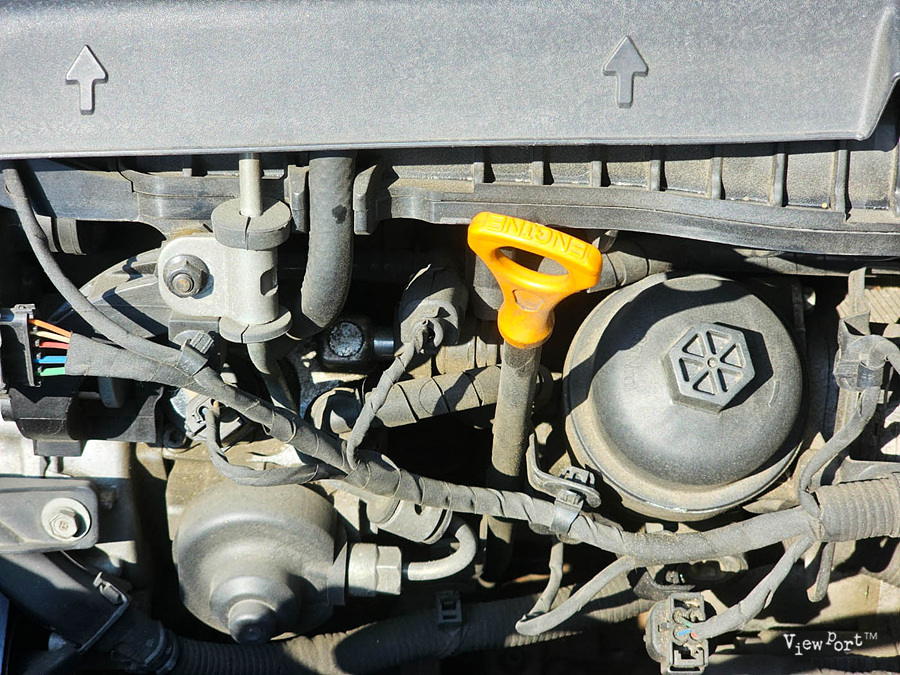

그리고 냉각수 부동액과 엔진오일 체크까지 마무리하고,

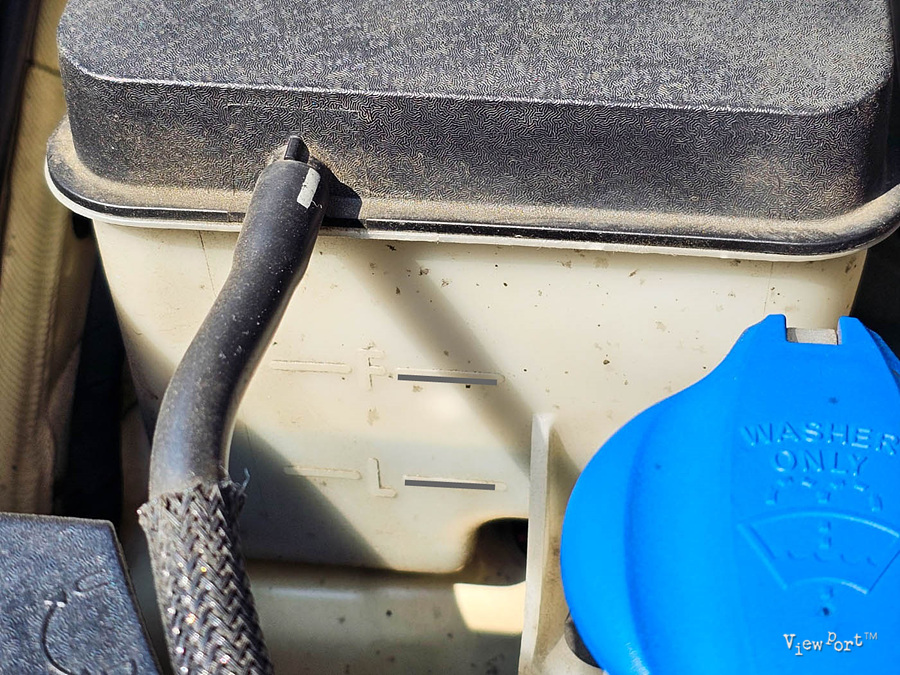

부족해진 워셔액까지 보충하고 마무리합니다.



◆ 코너링램프 교체후 동작 확인 영상 (운전석 좌측)



램프 교체후 운전석쪽에 코너링램프가 제대로 작동하는지 확인한 영상입니다.
보시듯 좌회전하면서 영상 좌측 하단부위에 코너링램프가 늦게 켜지는 걸 볼 수 있습니다.
램프도 정상 작동하는 거 확인하고, 경고문구도 사라진걸 확인하고, 오늘 DIY 작업도 이렇게 마무리 합니다.
