얼마전 자동차 에어컨의 냉기가 갑자기 나오지 않아, 에어컨 전문점을 찾기 전에 먼저 체크해 볼 수 있는 것들을 먼저 확인해 봤습니다.
먼저 가장 쉽게 확인 해 볼 수 있는게 퓨즈인데요, 자동차의 전원을 사용하는 장치들에는 필수적으로 퓨즈가 연결되어 있어서 과전류로 인한 문제를 방지 할 수 있도록 설계되어 있는데요.





보통 자동차 실내의 운전석 아래에도 퓨즈들이 있는데,
이 퓨즈들은 대부분 실내 장치들과 연결되어 있는 퓨즈들이 많이 있구요,
외부 장치들과 연결되는 퓨즈들은 엔진룸 안에 별도의 퓨즈 박스들이 있습니다.



엔진룸 퓨즈박스안에는 어떤 퓨즈가 있을까?

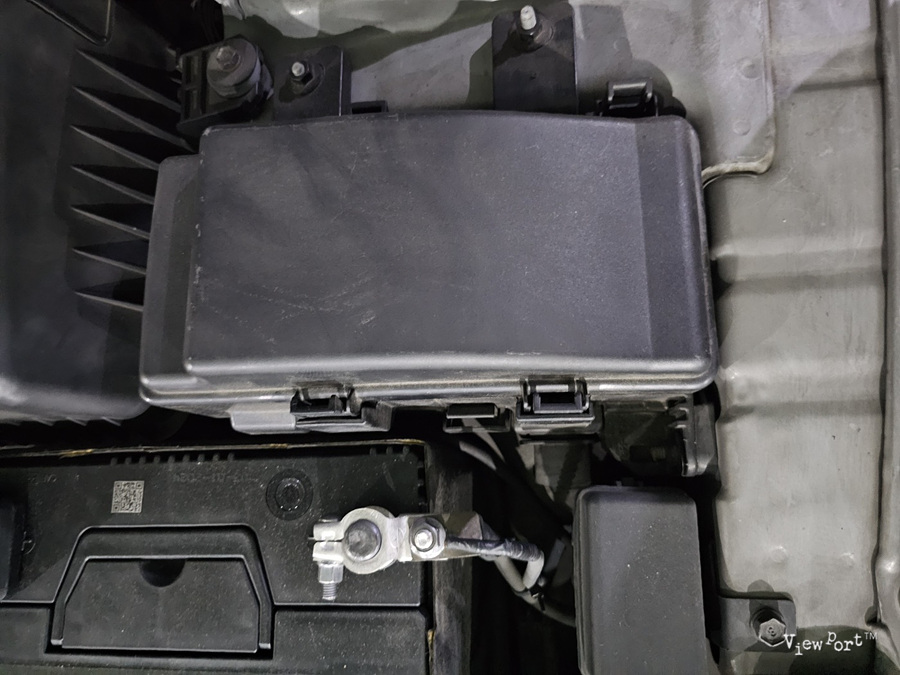

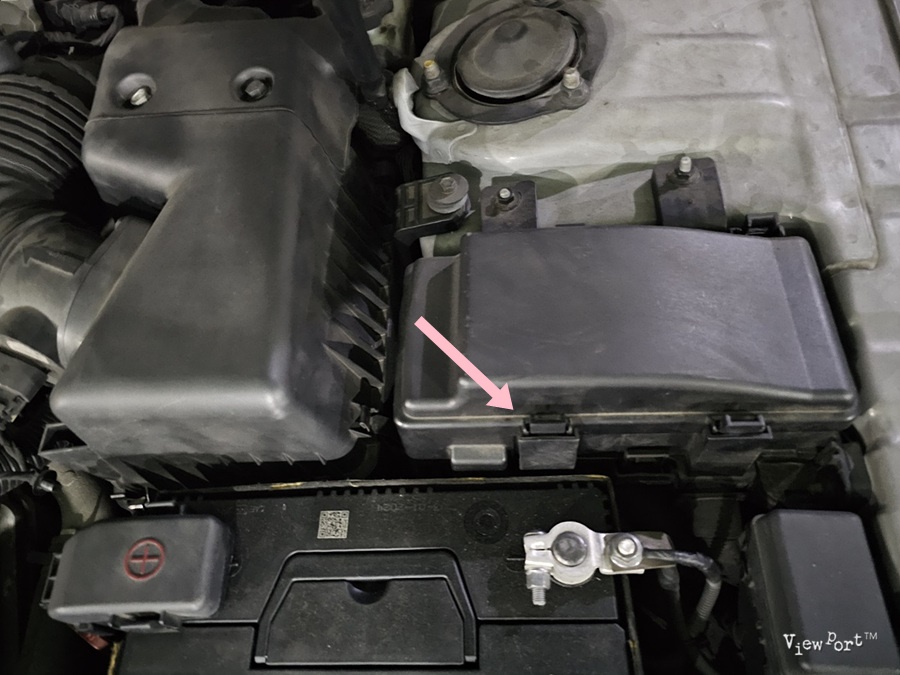

위 사진에 보이는 화살표 부위가 퓨즈박스예요

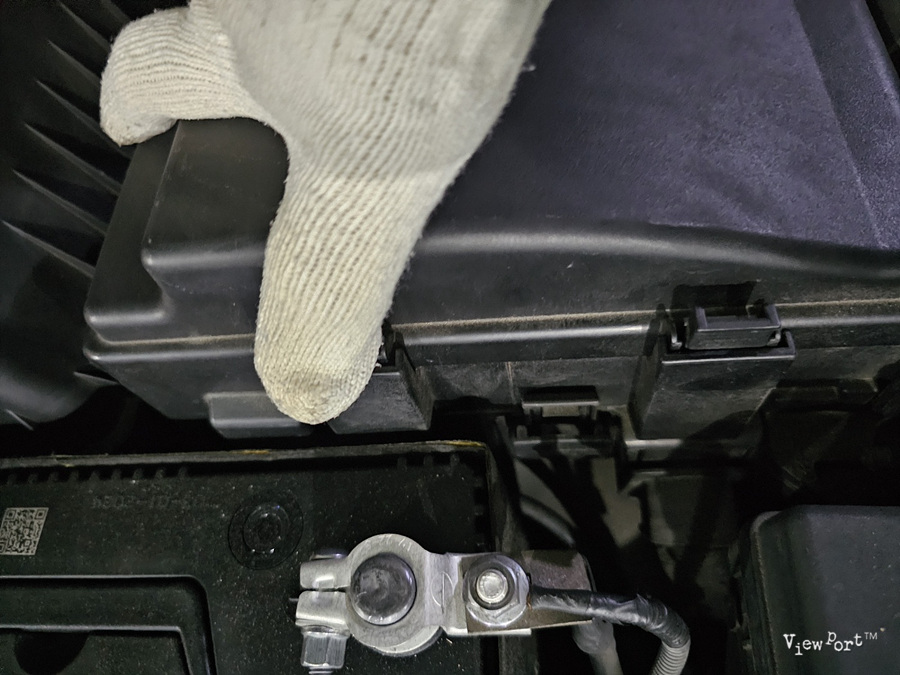

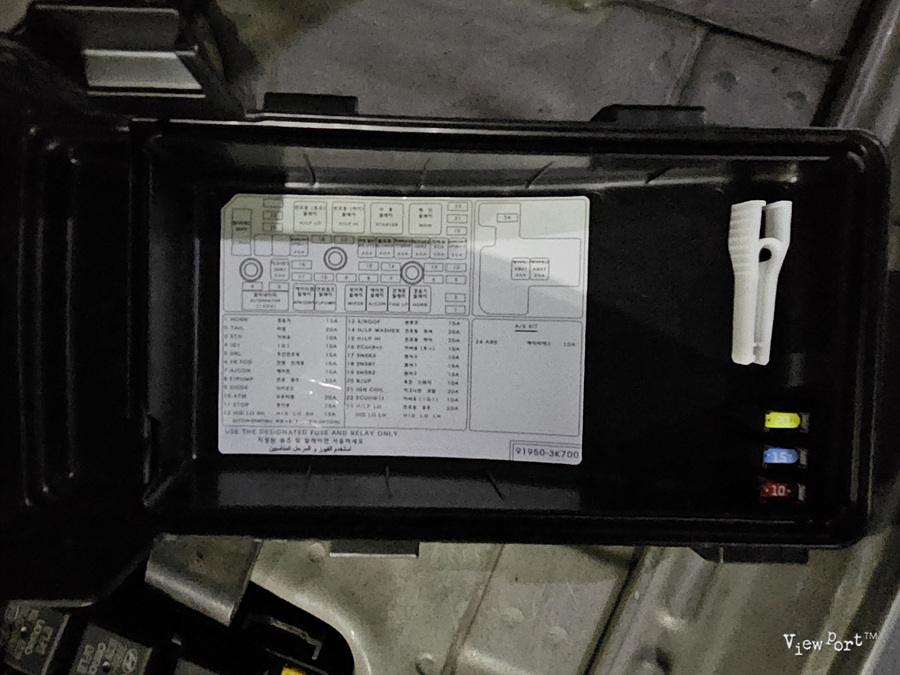

여기서 퓨즈박스를 열면, 퓨즈들과 각 퓨즈들에 대한 설명도가 있습니다

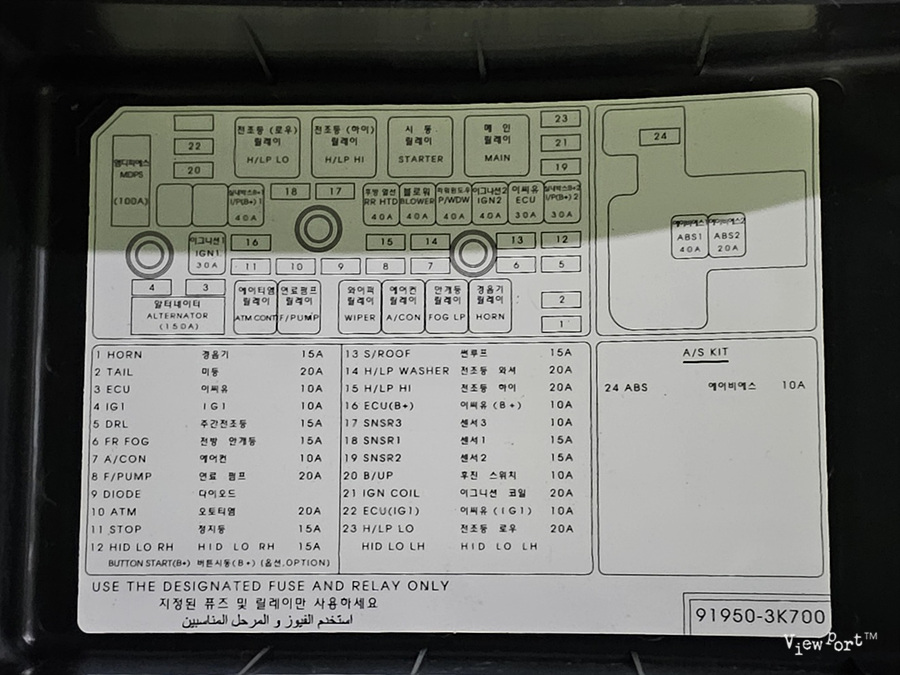

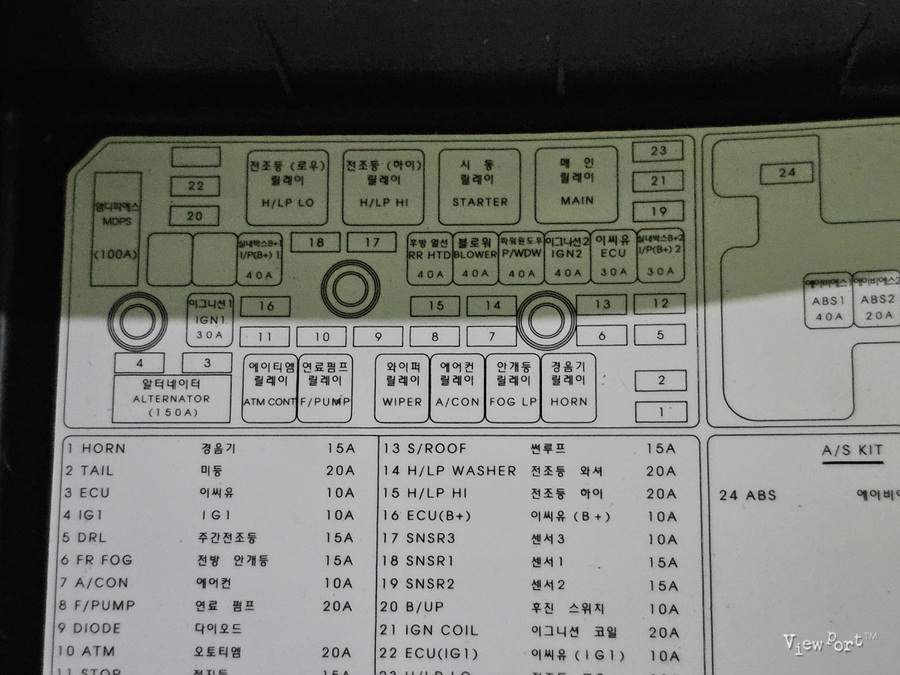

먼저 각 퓨즈들의 위치와 명칭, 역할들이 정리되어 있고

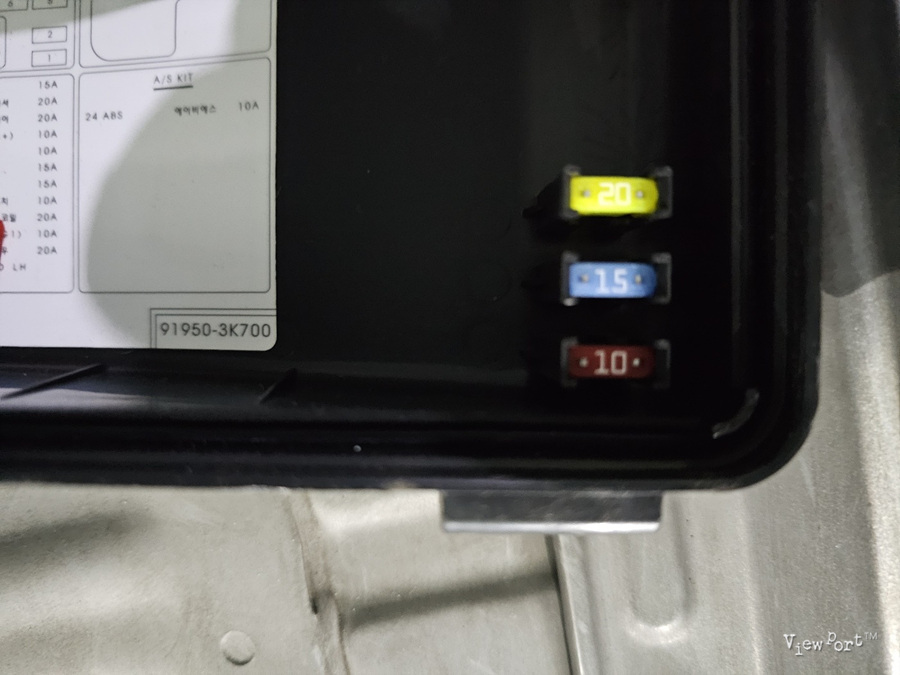

옆에는 비상용 스페어 퓨즈들이 각각의 용량에 맞게 하나씩 준비되어 있습니다
그리고 퓨즈를 뽑을때 사용하는 집게도 같이 있는걸 볼 수 있어요

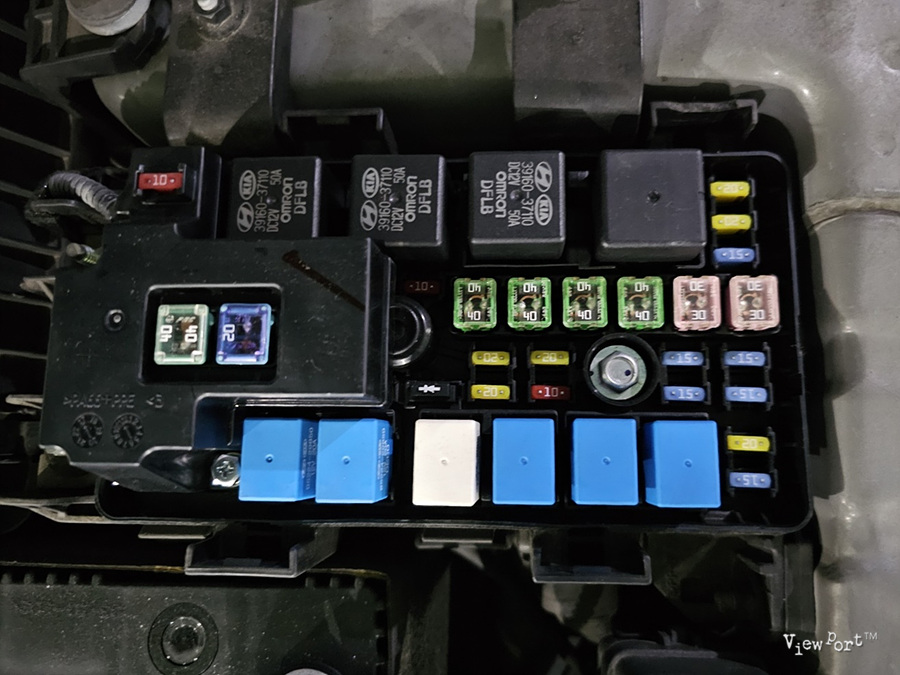

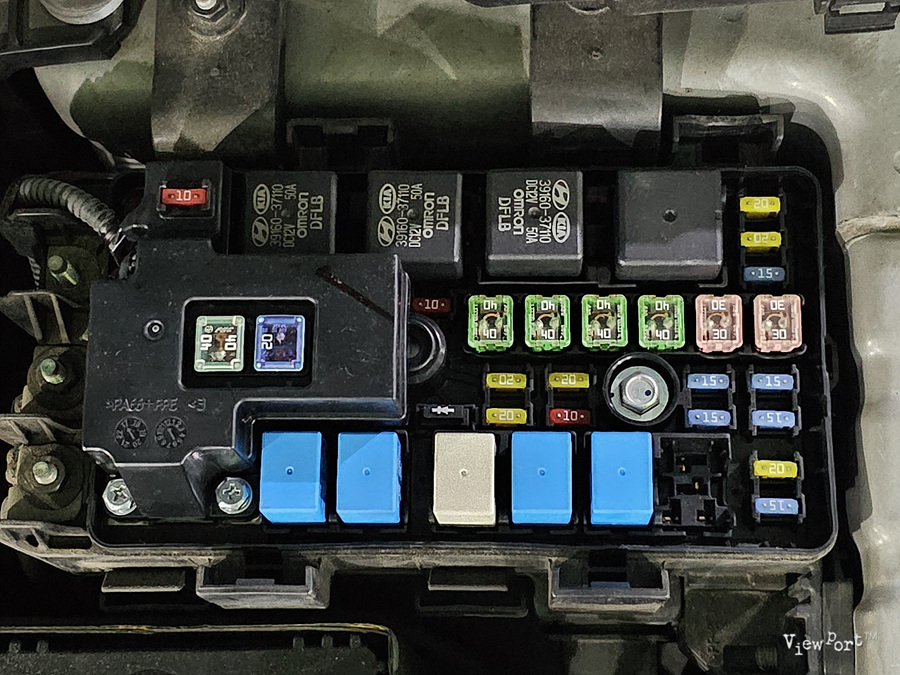

보시면 커다란 네모 모양의 릴레이들이 있구요,
숫자가 씌어진 작은 사각형이 퓨즈들입니다

사진의 아랫부분을 보시면 1번 퓨즈는 경음기 (클락션)에 사용되는 퓨즈로 15A (암페어)구요,
2번 퓨즈는 미등 테일램프에 사용되는 퓨즈로 20A 퓨즈를 사용하고 있습니다.

이와 같이 각각 퓨즈의 정격용량을 확인 한 뒤, 퓨즈가 끊어졌으면
예비로 비치한 스페어 퓨즈중에 정격용량이 같은 퓨즈를 대체하면 되는 거죠



주요 부위의 퓨즈로는
1. 경음기 15A   2. 미등 20A   3.ECU 10A    5. 주간전조등 15A    6. 전방안개등 15A   7.에어컨 10A    13.썬루프 15A
15.전조 하이 20A 등이 있구요,
이건 차마다 조금씩 다를수 있으니 확인해 보세요

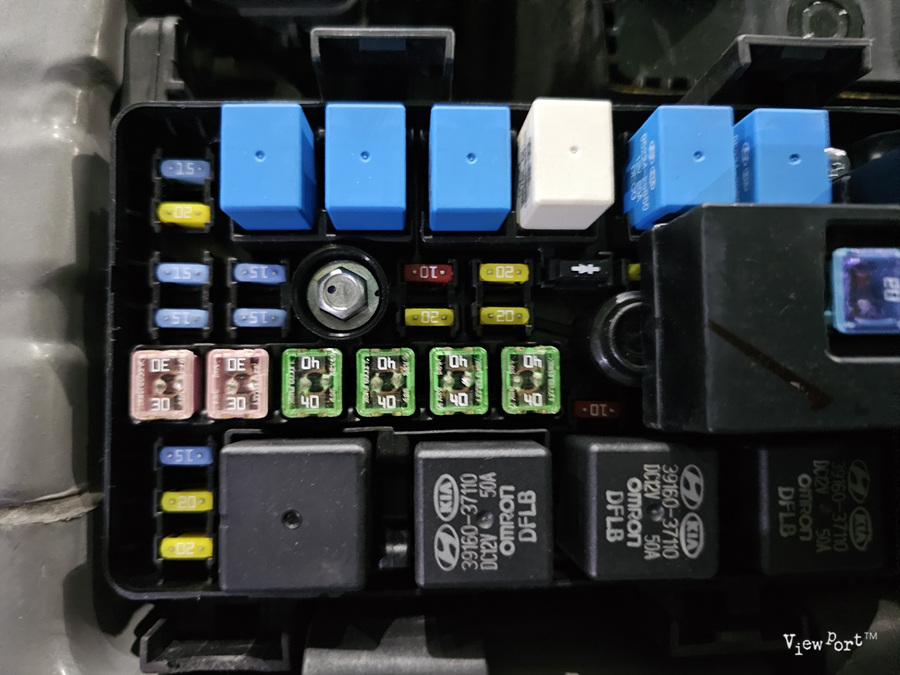

그리고 파란색 하얀색 검정색 네모모양의 릴레이들이 있어요

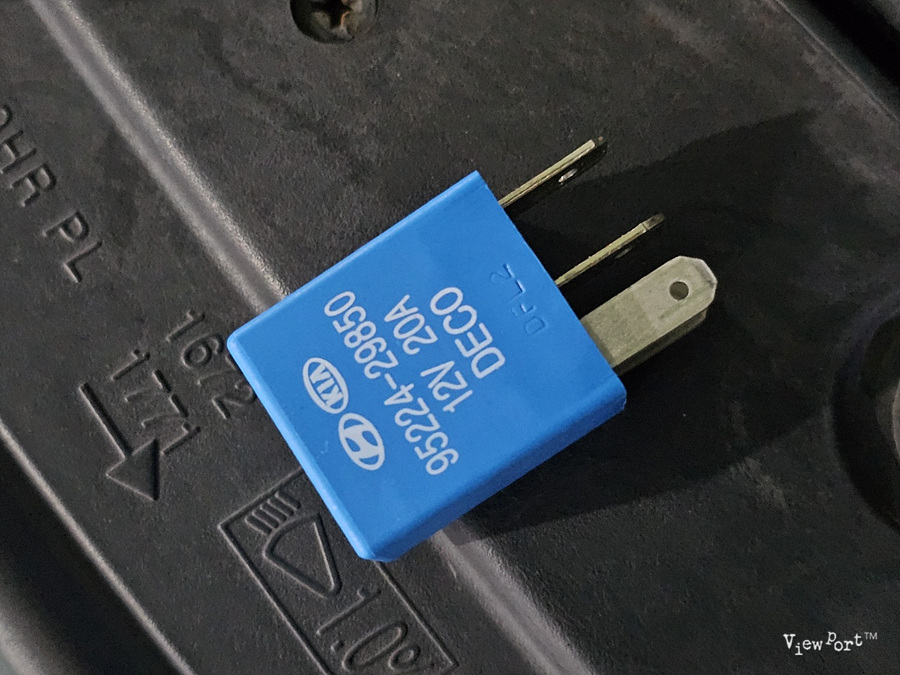

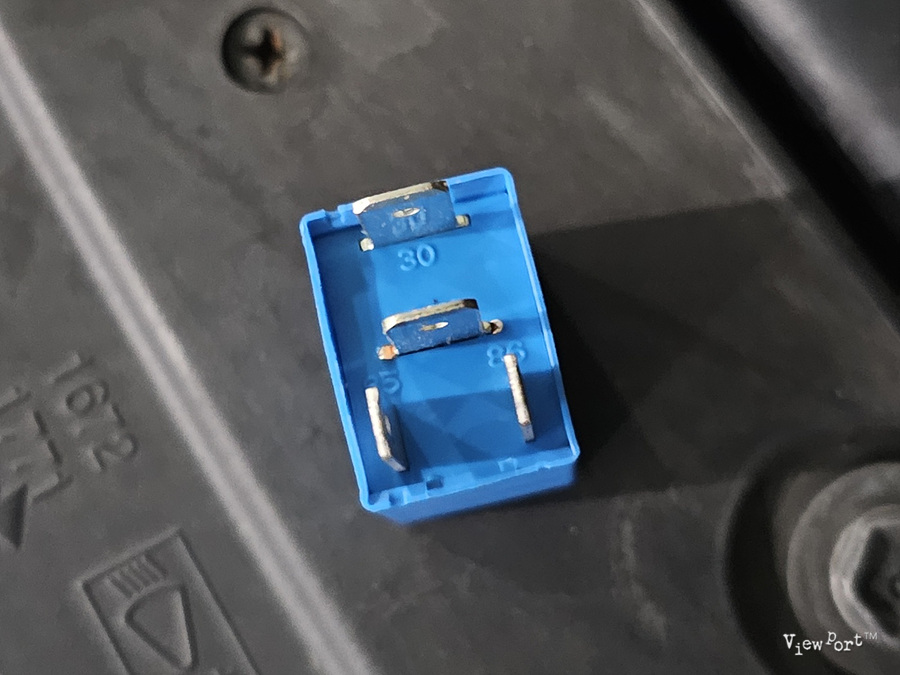

실제 릴레이를 뽑아보면 이렇게 생겼습니다.
문제가 의심되면 릴레이는 별도의 여유분이 없으니까, 같은 용량의 옆에 있는 릴레이를 대신 꽂아봐서 릴레이에 이상이 있는지를 확인해 보시면 되요





스페어 퓨즈와 집게, 퓨즈 교체 방법



퓨즈와 퓨즈 집게를 사용해보지 않으신 분들이 있으실텐데요,

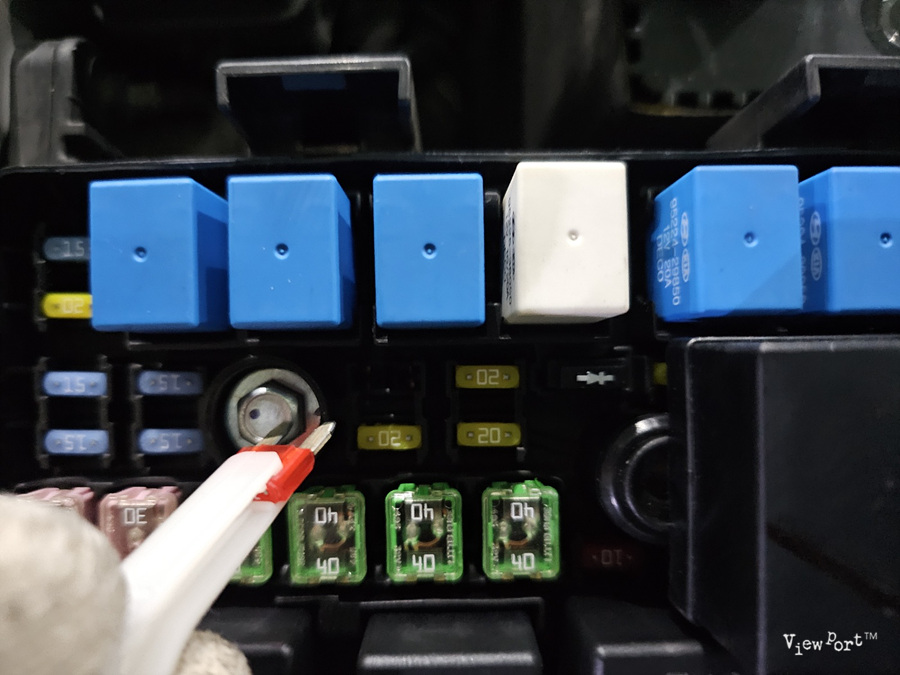

퓨즈 집게를 이렇게 핀셋처럼 사용해서 퓨즈의 플라스틱 머리부분을 잡고 위로 쭉 잡아 당기시면
이빨 뽑듯이 쏙 빠집니다

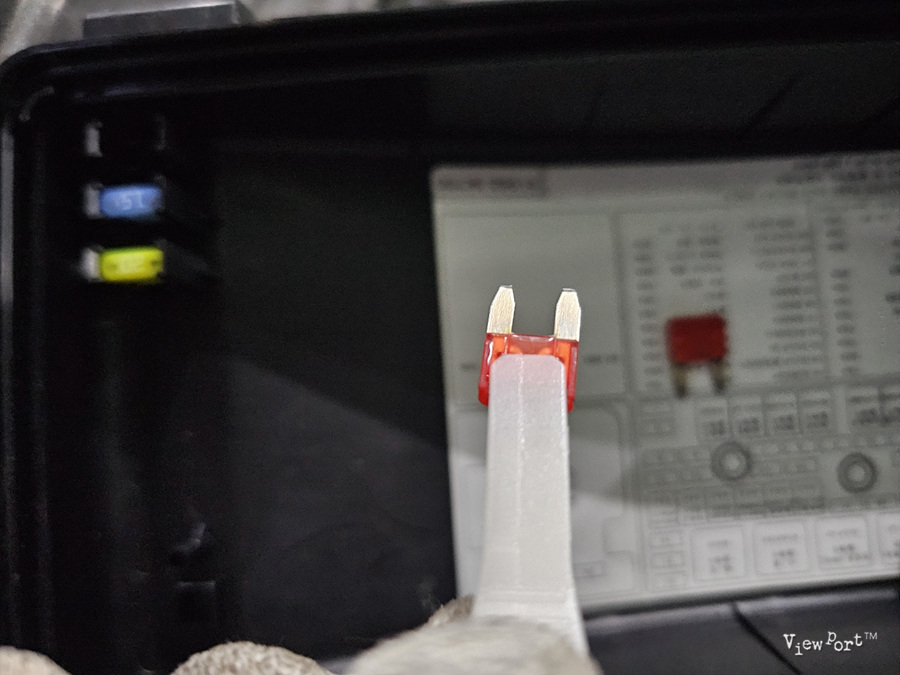

동일 용량을 가진 퓨즈를 집게로 집어서

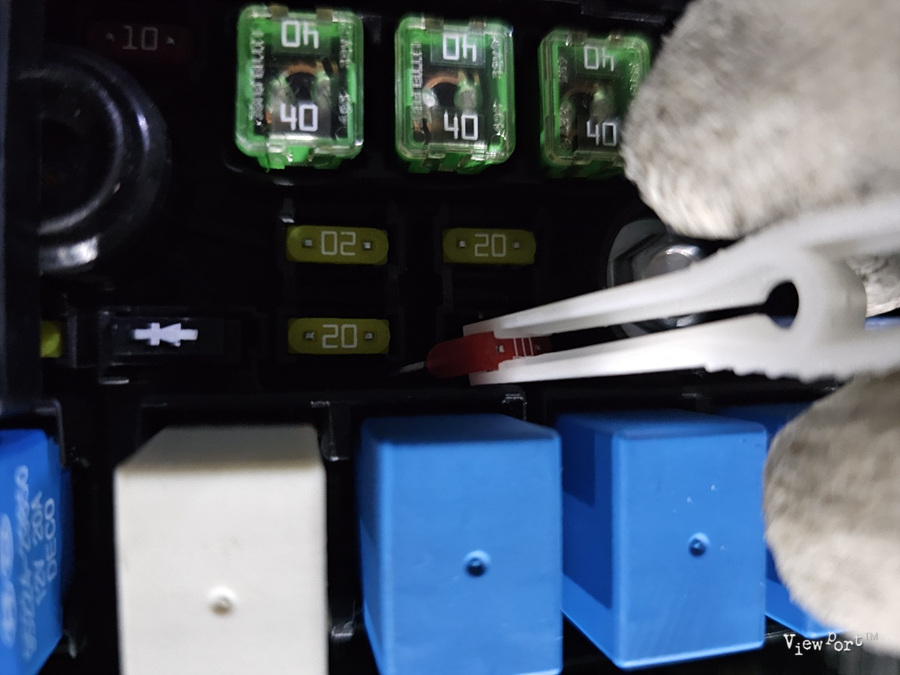

이번엔 반대로 원래 위치에 쏙 꽂아 주시면 되요





반응형







저도 가끔 차가 이상하다거나 기능을 하지 못하는 경우
정비소에 가기전에 아주 기본적인 것들을 먼저 확인해 보곤 하는데요





제일 먼저 쉽게 해 볼 수 있는게 이런 퓨즈들입니다
운전석 퓨즈박스는 가끔 열어 보시는데요,
또는 diy 할때 운전석 퓨즈박스에서 시공을 많이 하니까 여기는 열어보시는데
엔진룸 안에 있는 퓨즈 박스들은 잘 보지 않게 되죠





이렇게 한번씩 퓨즈박스를 열어서, 어떤 퓨즈들이 있는 지 정도 한번 확인해 보시면
다음에 혹시 차에 이상이 있을때 이거 먼저 보게 됩니다.
어렵지 않은 거니까, 미리미리 알아 두시면 도움 되실 거예요



---
