자동차 매립형 네비게이션에서 라디오 작동이 안될때-트립파일, 트립컴퓨터

 매립형 네비게이션 트립컴퓨터와 트립파일 업데이트 방법


지금 타고 있는 차량은 구입시 네비게이션을 애프터마켓에서 장착을 한 일명 사제 네비게이션입니다. 지금껏 아무 문제 없이 잘 사용하고 있었는데, 얼마전부터 네비게이션에 연동되는 라디오, 트립,  DMB등의 물리적 버튼이 동작하지 않는 증상이 생겼습니다.

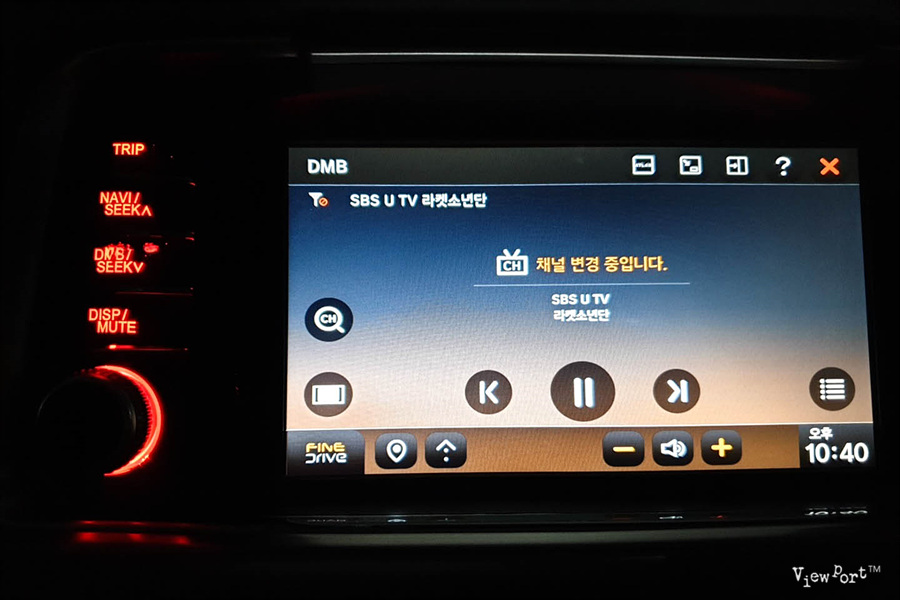

라디오 DMB 등의 동작에 연동되는 물리버튼 작동불량



위 사진에서 처럼 왼쪽에 있는 물리 버튼이 작동되지 않는 겁니다. 이게 은근 불편한데요, 라디오 선곡도 안되고, 다른 지역으로 가면 라디오 주파수 세팅을 해야 되는데 그것도 안되고, 그냥 네비게이션 말고는 아무것도 안되는 먹통이 되어 버린 겁니다.



트립 컴퓨터와 트립 파일

이런 증상이 나타나면 제일 먼저 체크해 봐야 하는게 트립 컴퓨터와 트립파일입니다. 아래 보시는 것처럼, 네비게이션을 매립할때 자동차에 부착되어 있는 오디오를 분리해서, 네비게이션과 연동되어 작동할 수 있도록 트립컴퓨터라는 걸 연결해 줍니다.

정품 오디오에 트립컴퓨터 연결하는 방법



그래야 비로서 자동차 핸들에 있는 단축키들과 오디오의 기능들, 그리고 네비게이션이 하나의 명령체계를 갖고 동작하게 되는 겁니다.  그런데 여기서 트립컴퓨터의 고장이나 트립컴퓨터가 동작하게 해 주는 트립파일이 손상되면 지금처럼 먹통이 되어 버립니다

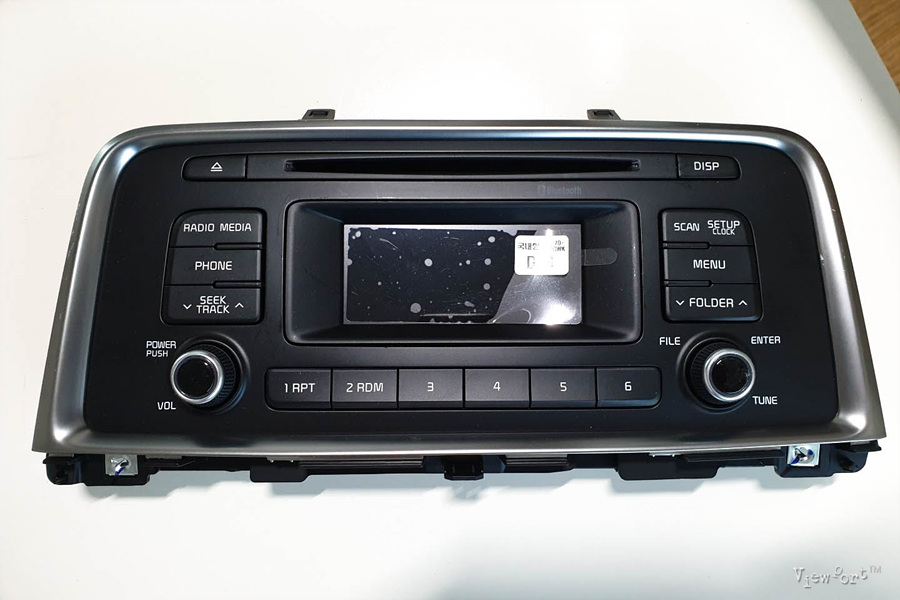

분리된 정품 오디오 샷시



SD카드에 트립파일 트립 폴더 확인

그럼 제일 먼저 확인해 볼 사항은 네비게이션의 SD카드를 PC에 연결해서, 최상위 디렉토리에 Trip 폴더와 관련된 파일들이 손상되어 있지 않은지 확인해 보는 겁니다



보시는 것처럼  트립파일을 저장해 둔 Trip 디렉토리가 없네요.  아마 네비게이션의 지도를 업데이트하다가 SD카드를 포맷한 상태에서 지도 정보만 업데이트를 해 둔 것 같습니다.

일반적으로 흔히 하는 실수 인데요, 네비게이션 지도 정보를 업데이트 할 때 SD카드를 포맷할 경우에는, 별도로 트립 디렉토리를 PC에 옮겨 저장해 두었다가 SD카드에 다시 옮겨 붙여야 합니다

네비게이션의 지도를 업데이트할때는 지도 정보만 업데이트 하게 되고, 또 매립시 트립컴퓨터를 어느 회사 제품을 썼는지 알 수 없기 때문에 당연히 네비회사에서는 지도 정보만 업데이트 해 주는 겁니다.
(트립 컴퓨터 회사가 여럿 있기때문에, 어느 회사 제품인지를 알아야 합니다)

어쨋든 이 모든게 네비 업데이트시  SD카드를 포맷하면서 생긴 일인거죠...  이제 확인했으니 트립파일을 다운받아야 겠습니다





매립할때 사용했던 샷시가 JY커스텀 제품인데, 이 회사에서 N트립 (엔트립)이라는 트립컴퓨터를 생산합니다.  이외에 파인드라이브에서도 자체 트립컴퓨터를 판매하는데, 아마 둘중 한 회사 제품이겠죠



트립파일 다운받기

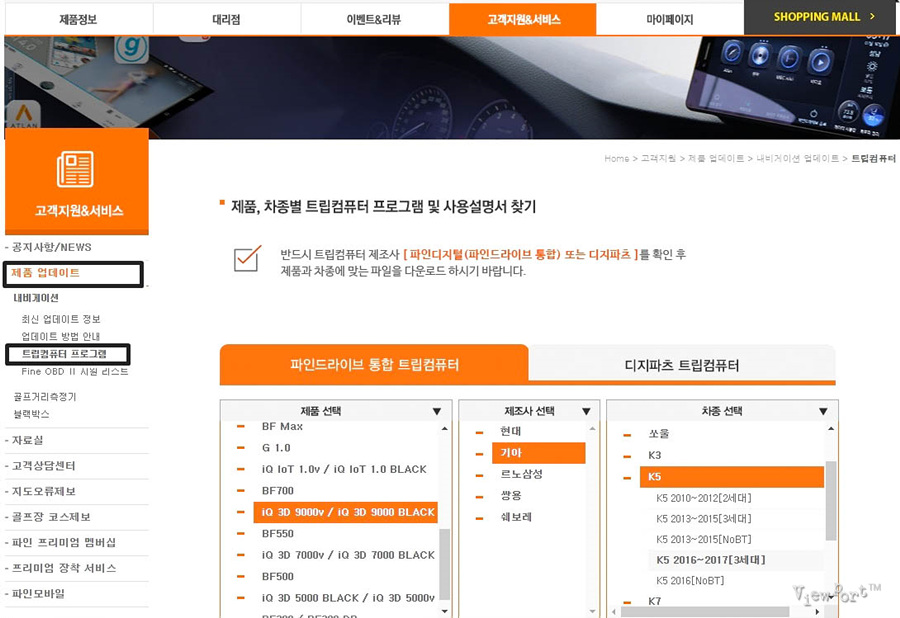

먼저 파인드라이브 사이트에 들어가서, 트립컴퓨터 파일 다운로드 메뉴로 들어가 보겠습니다



위 그림처럼 트립컴퓨터 프로그램에 들어가서 "네비 게이션 모델 선택 - 차량 제조사 - 차종과 연식을 선택하면,

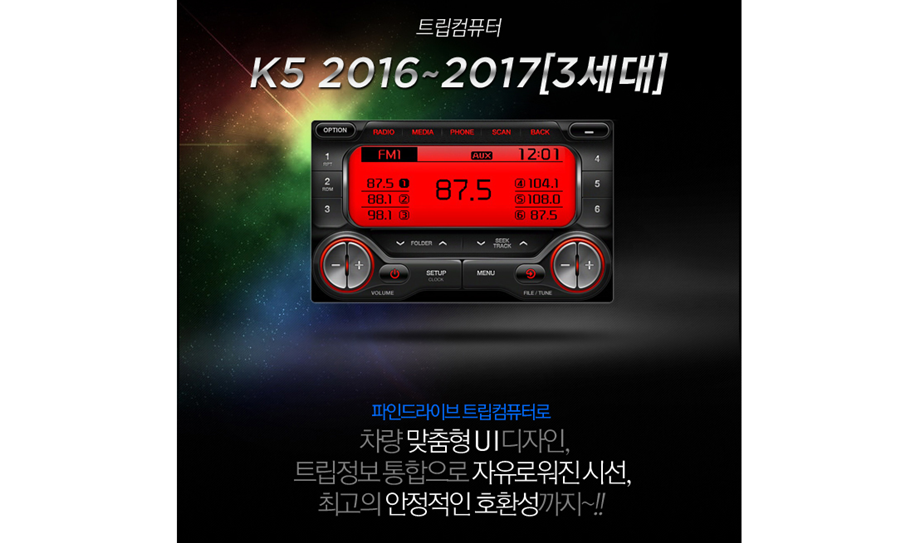

안내 자료가 나오는데, 아 트립컴퓨터의 바탕화면이 바로 제 차의 트립컴퓨터 화면입니다.  바로 한번에 찾았네요....
그럼 여기서 바로 트립컴퓨터 파일을 받으면 되겠습니다





파일을 다운로드 받고,

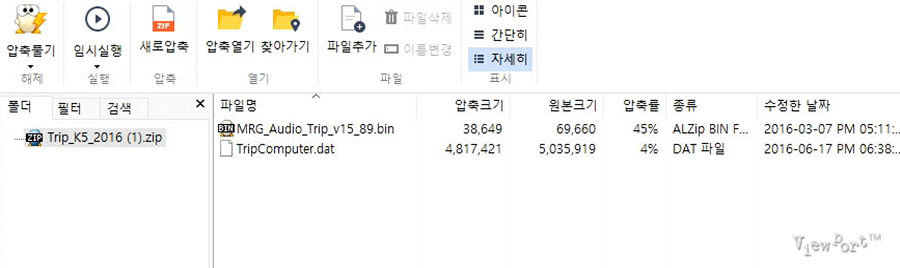

압축을 풀고...





이 파일들을 SD카드의 최상위 디렉토리에 "Trip 디렉토리를 만들고 복사해서 넣습니다.





이제 모든 작업이 모두 끝났으니, 차에 가서  SD카드를 넣고 부팅해 보겠습니다





부팅하기

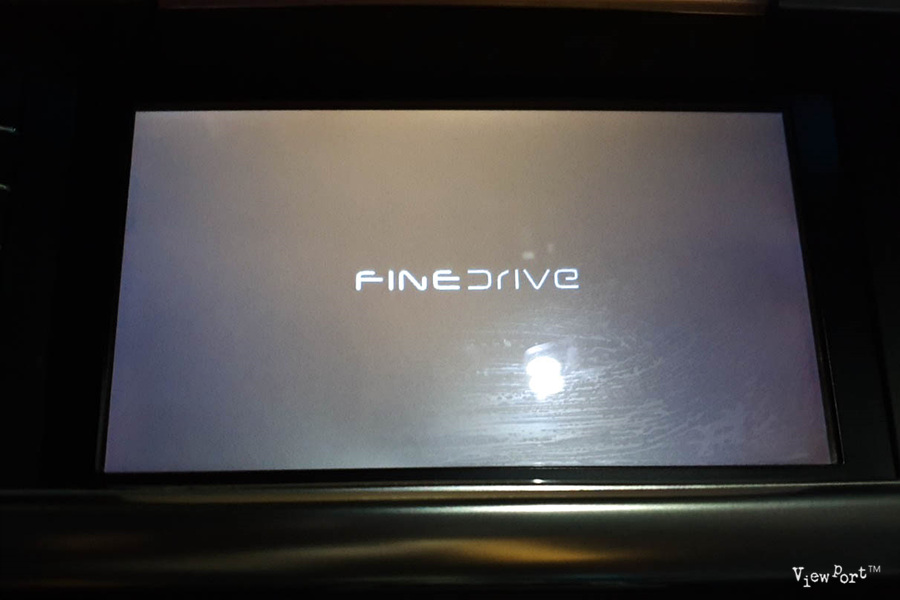

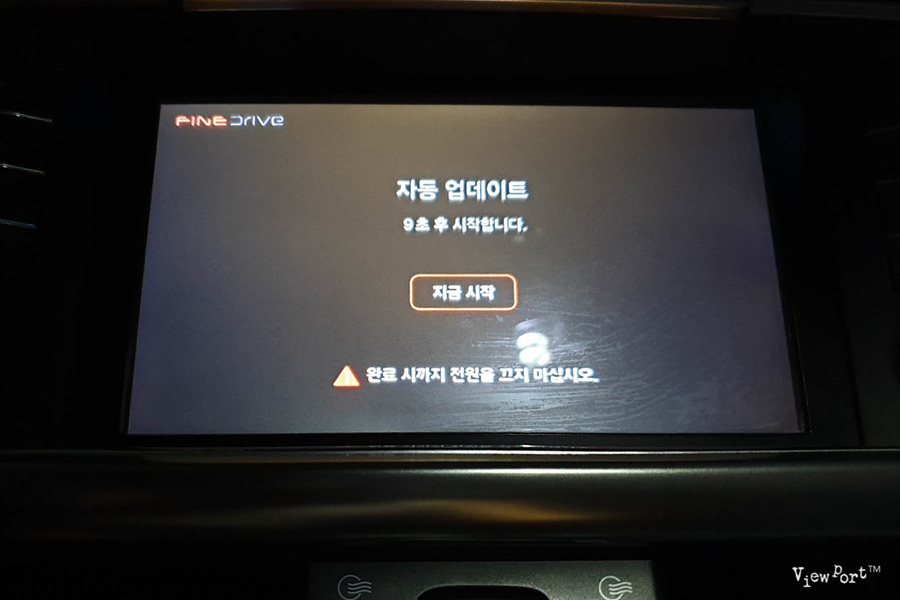

새로 업데이트 한 SD카드를 넣고 차량의 시동을 켜면 네비게이션 부팅이 시작됩니다





이제 부터는 그냥 기다리기만 하면 자동으로 세팅이 진행됩니다







아 이제 안정적으로 세팅이 마무리 되어 가는 군요





드디어 세팅이 마무리 되었습니다

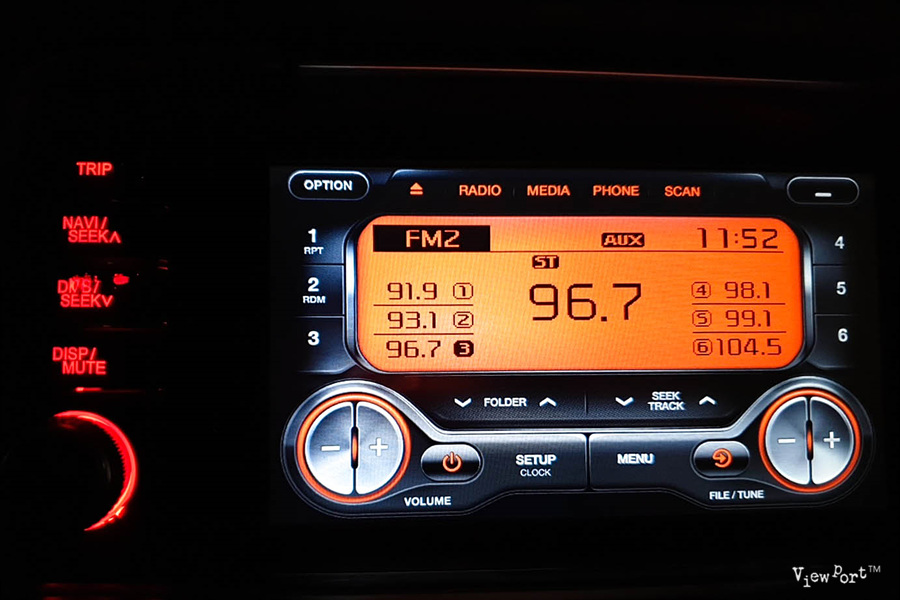

트립화면도 정상적으로 나오고, 좌측의 물리 버튼을 누르면 그에 맞게 라디오 DMB등이 동작 하는걸 확인했습니다

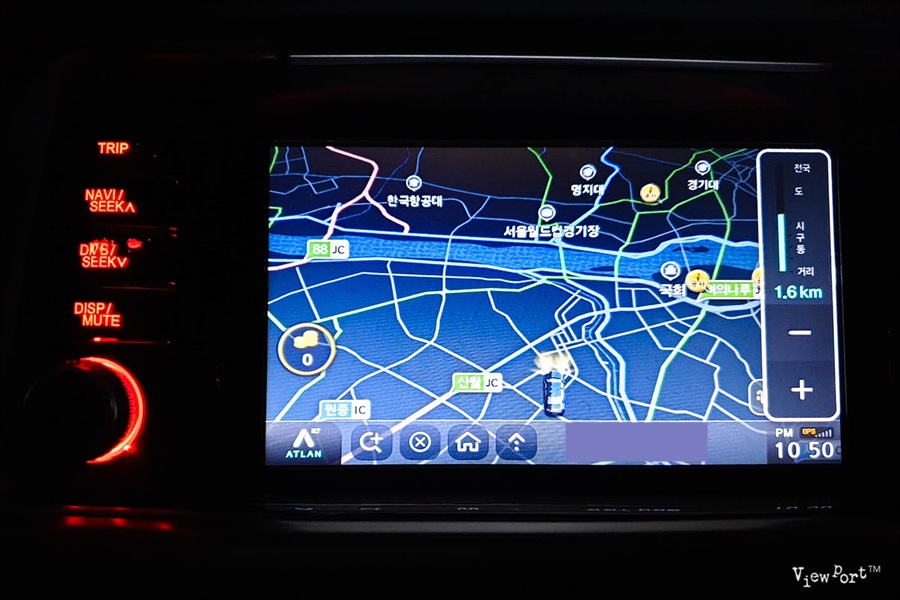

네비게이션 동작 확인



DMB 동작 확인



라디오와 트립컴퓨터 동작 확인



이렇게 해서 모든 작업이 마무리되었습니다.

이처럼 매립형 네비게이션에서 물리버튼이 작동하지 않는 경우에는 SD카드에 Trip 파일들이 저장된 디렉토리가 손상되지 않았는지를 먼저 확인하시기 바랍니다

또, 이런 경우는 대부분 네비게이션 업데이트시 SD카드를 포맷할때 실수로 발생하기 때문에, 반드시  Trip 파일이 들어있는 디렉토리를 다른 곳에 저장했다가, 업데이트가 마무리 된 후  다시 SD카드에 옮겨 주시면 됩니다.

그럼 오늘도 좋은 하루 안전 운전하시기 바랍니다
