지금 살고 있는 아파트가 구축이다 보니, 집안에 장치들도 하나 둘씩 수명이 다해가고 있습니다.

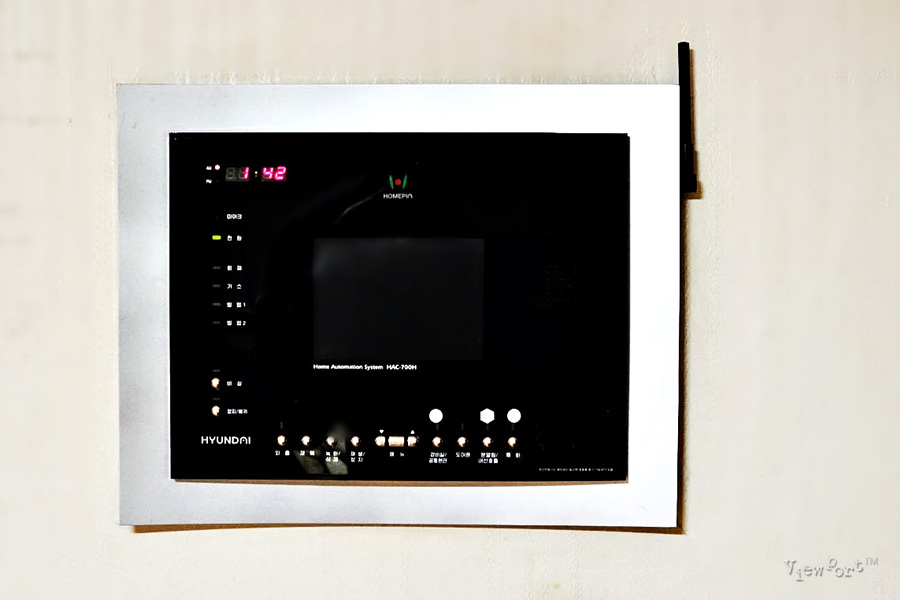

얼마전 월패드가 고장이 났습니다. 아래는 고장 수리후 사진인데, 고장수리전에는 아예 먹통이 되서 디지털 시계도 동작하지 않네요



공식 명칭이 월패드 이고, 흔히 인터폰이라고 하는 장치입니다.
벽에 붙어 있고, 방문객이 밖에서 벨을 누르면 방문자를 확인하거나 문을 열어줄 수 있는 장치의 공식 명칭이 월패드더라구요.  아마 벽에 붙어 있어 그런 이름이 붙었나 봅니다





어느 순간부터 먹통이 되서 아예 동작을 하지 않습니다
근데 이게 고장나고 보니,  누가 와서 벨을 눌러도 집안에서는 알 수가 없고, 문도 원격으로 열어줄 수가 없어 여간 불편한게 이만저만이 아닙니다.
 급하게 새 제품을 알아보니 대략 40만원이 넘는 비용이 드는데다가 당장 수리가 필요해서 일단 먼저 열어보기로 했습니다





월패드 기종은 현대통신산업 HAC-700H 기종으로, 지금은 회사 이름이 현대에이치티로 변경되었습니다.
먼저 손보기 전에 관리사무소에 다른 세대에서 동일증상이 없었는지를 알아봤는데, 월패드가 오래되면서 파워어댑터가 고장나서 대부분 이걸 교체했다고 합니다.
 교체시에는 현대에이치티에 전화해서 수리기사가 출장 나와서 작업을 해야하고, 별도로 파워어댑터는 팔지 않는다고 하네요.
 일단 대충 알았으니 월패드를 떼보겠습니다.
월패드는 위 사진의 화살표 부분에 십자나사가 있는데 이걸 풀어주고, 화살표 방향으로 밀어 올리면 분리가 됩니다.
그냥 앞으로 잡아 당기시면 안되고, 위로 밀어 올려야 합니다.

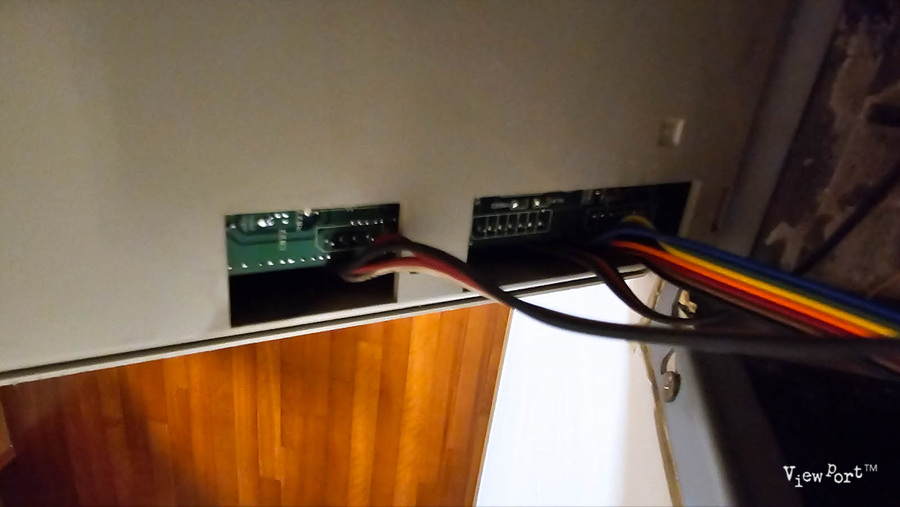

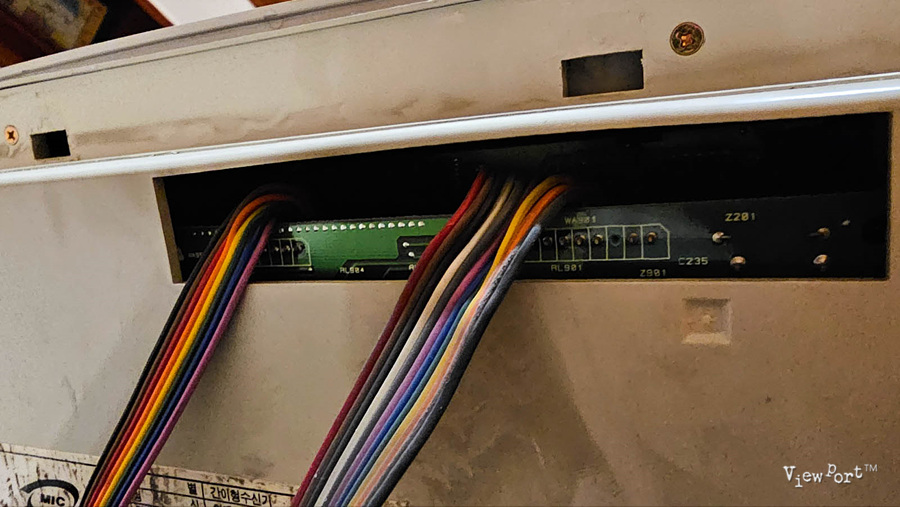

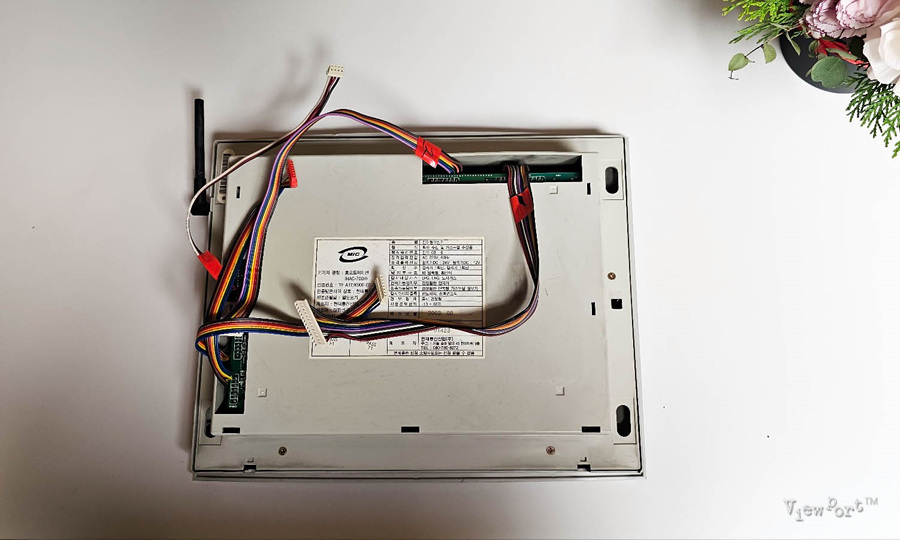

탈거시에는 월패드 본체와 기판에 연결된 케이블들이 나중에 섞이지 않게, 기판 연결단자와 케이블에 각자의 번호를 기입해 두었습니다.
왼쪽에 검정색 파워어댑터가 보입니다.
파워 어댑터 기종은 NHPU-902N 이고, 14V 4.5A 가 정격용량입니다.
그러고보니, 14V 4.5A 면 좀 애매한 용량입니다.

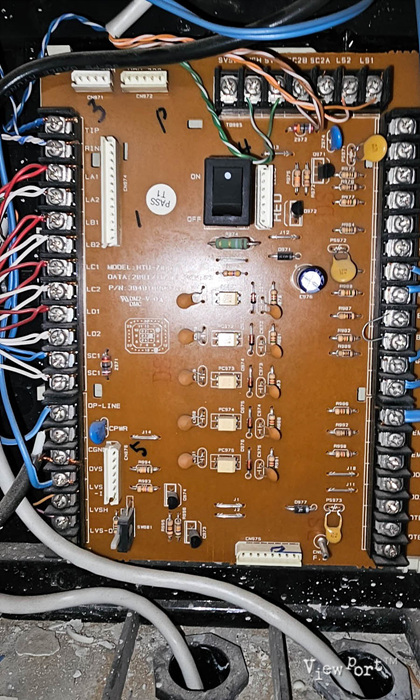

 위에서 P는 전원, 각 숫자는 케이블과 연결 숫자를 써놓았습니다.
나중에 재 조립할때 헛갈리지 않도록 말이죠.
맨 아래 2번 단자 오른편이 GND 단자구요...
 어댑터는 분리하기 전에 멀티미터기로 측정해 보니, 출력이 0 입니다....
아예 죽었네요

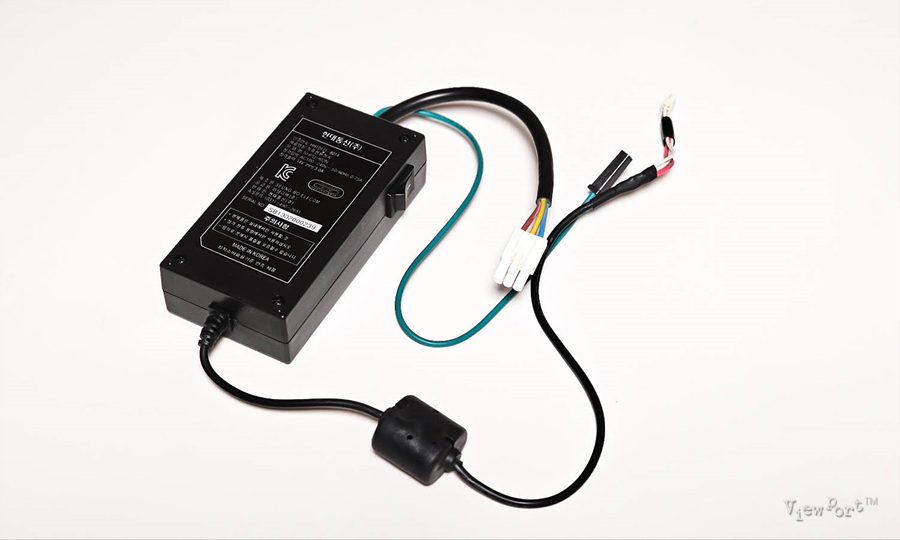

분리한 파워 어댑터 NHPU-902N (14V 4.5A ) 입니다.
여기 저기 웹서핑을 해보니, 다른 곳에서도 파워 어댑터 NHPU-902N (14V 4.5A )가 고장나서 사설업체에 수리를 의뢰하거나, 다른 종류의 파워 어댑터(14V 4.5A )를 구입해서 입출력 연결선을 지금의 파워 어댑터 NHPU-902N와 바꿔 연결해서 수리한 사례들이 간혹 있습니다

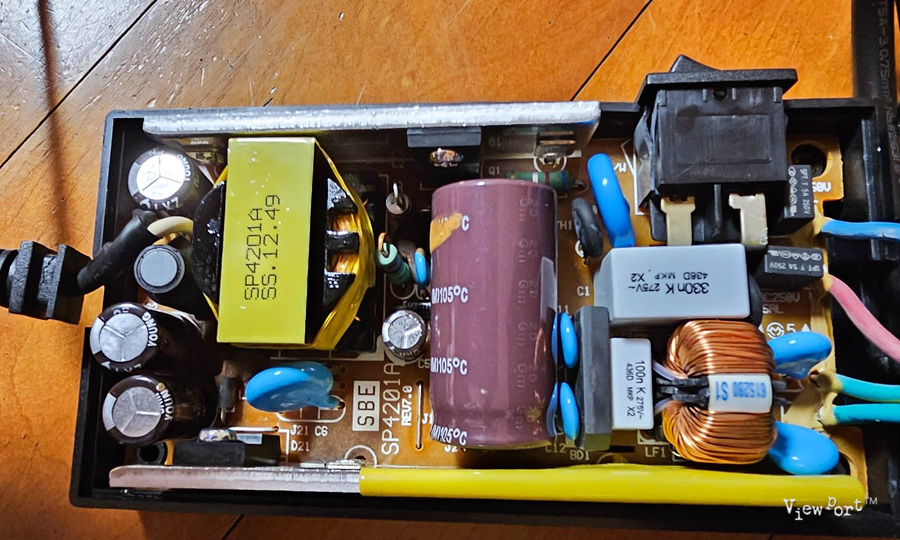

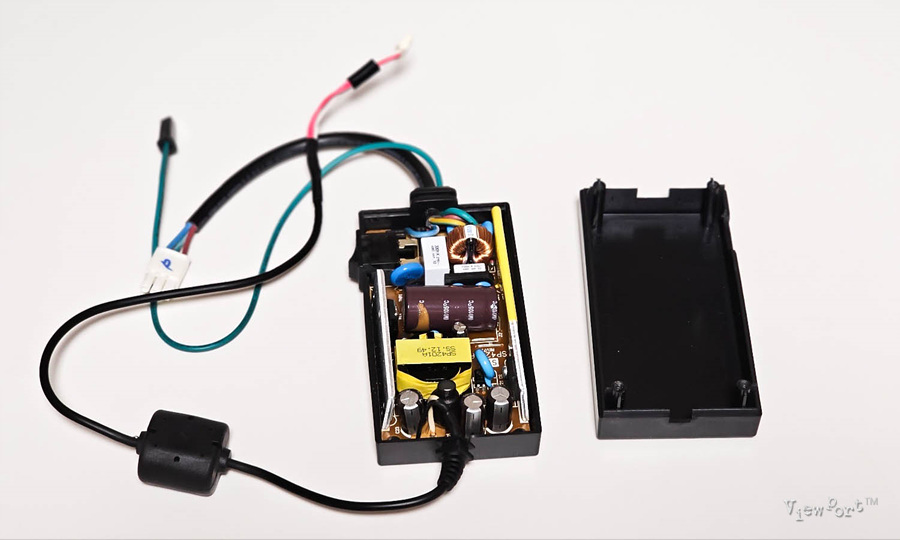

분리한 파워 어댑터 NHPU-902N (14V 4.5A ) 분해한 모습이예요... 그나마 어디 탄 흔적은 없네요
문제가 되는 소자를 알아도 별도로 구입하기도 그렇고,  그냥 같은 용량의 파워어댑터를 주문했습니다.

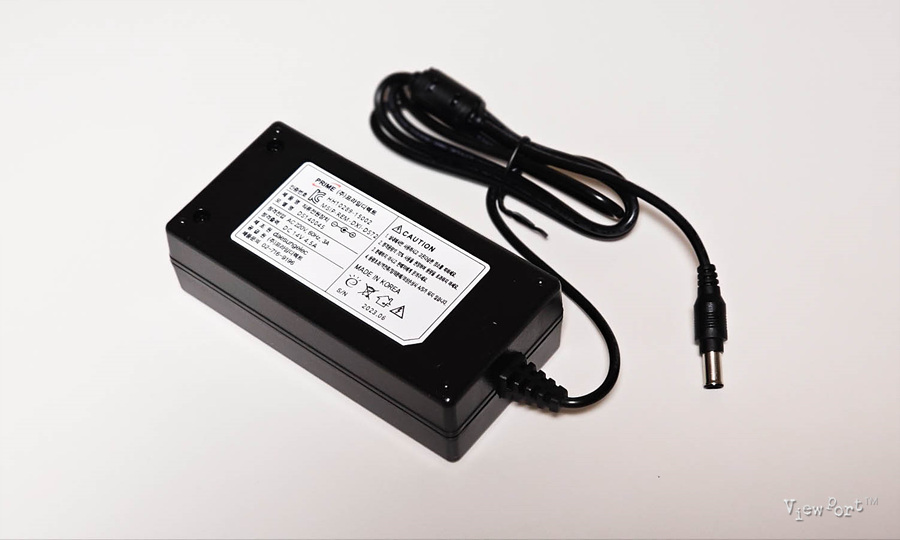

인터넷에서 주문을 하면 이렇게 많이 보던 모양의 파워어댑터가 있습니다. 물론 용량은 14V 4.5A 짜리구요
이걸 구매하구요..

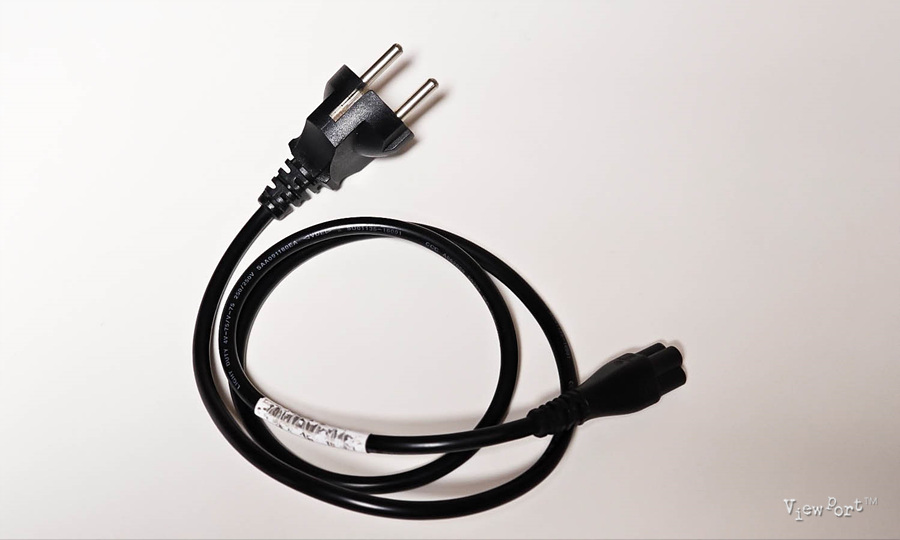

보통 콘센트전원과 어댑터를 연결하는 케이블은 별매입니다.
구입하실때 어댑터와 케이블을 따로 구매하셔야 해요

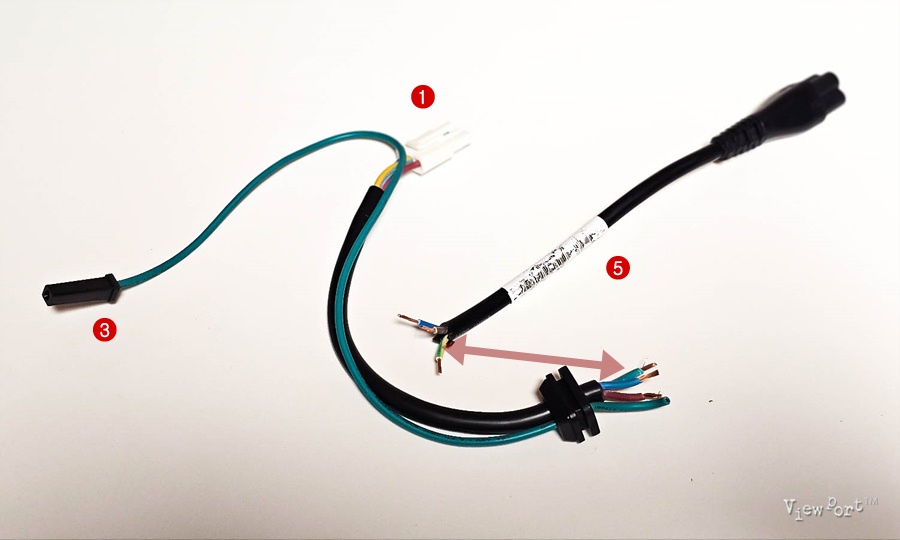

고장난 파워 어댑터 NHPU-902N (14V 4.5A ) 의 파워입력선인 1번 케이블을 잘라내어 아래 새로 구입한 어댑터의 5번 케이블과 연결을 시켜 줘야 하고, 출력인 2번 케이블을 끊어서 아래 4번 케이블과 연결을 해야 새로 산 어댑터를 월패드와 기판에 연결할 수 있습니다.
 GND접지선인 1번케이블은 4번케이블안의 접지와 연결하면 되구요





개별 케이블은 끊은 뒤, 납땜 연결하고 수축튜브로 연결하는 작업을 진행했습니다





파워 어댑터 NHPU-902N (14V 4.5A ) 의 입력케이블을 끊어보면 세개의 케이블이 나오는데, 서로 같은 색끼리 연결하고 납땜해서 연결했습니다
 3번은 빼서 출력단의 접지와 연결했습니다

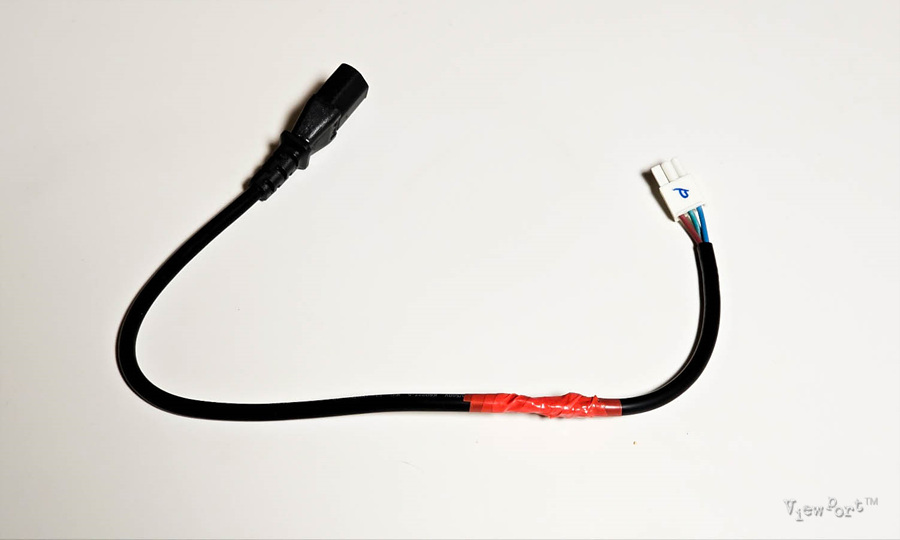

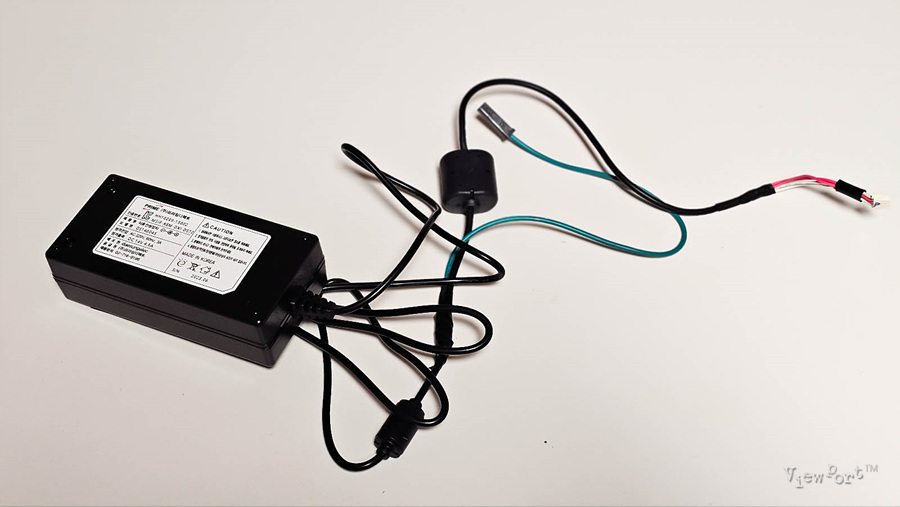

파워어댑터 입력단끼리의 선 연결이 완료된 모습입니다



반응형





출력단도 결속을 마무리했습니다.
출력단은 더 쉬운게 출력케이블과 출력을 겉에서 말고 있는 접지선, 두개씩이어서 피복을 벗겨보면 쉽게 알수 있어요
녹색의 접지선은 출력단의 접지와 연결을 했습니다.

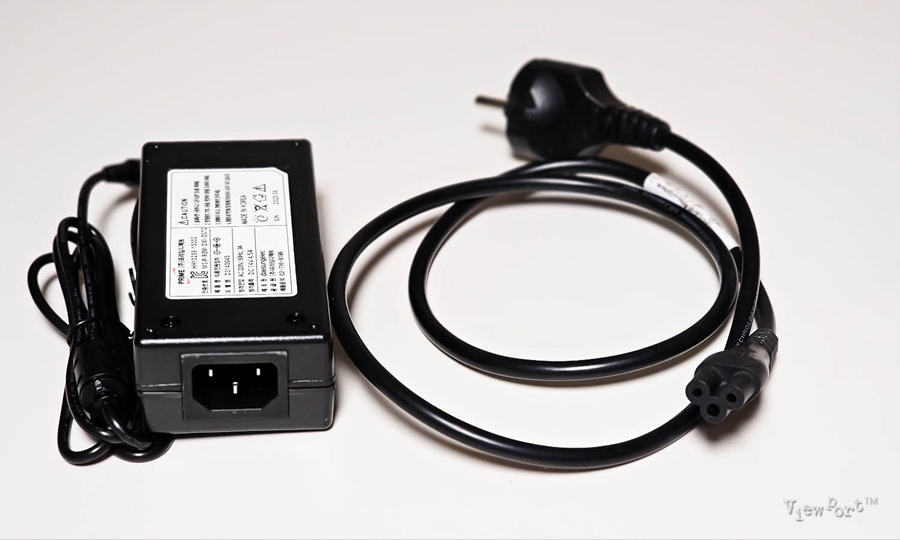

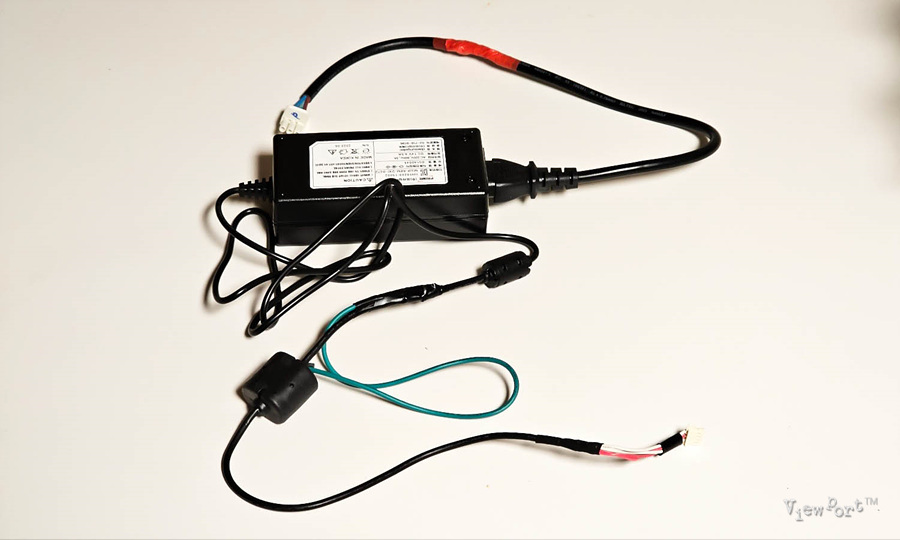

이제 새로 구입한 어댑터에 기존 어댑터의 입출력 케이블을 이식이 마무리 됐습니다





이제 새로산 파워어댑터를 12번 자리에 붙입니다.
기존 파워어댑터 본체에 붙어있던 찍찍이(밸크로)를 떼서 새로 산 파워어댑터에 붙이고 12번에 고정시키구요
전원은 11번과 연결하고, 기판의 스위치는 ON으로 변경하고, 개별 케이블을 원래 위치에 꽂아 줍니다





드디어 기다리던 월패드가 다시 살아났습니다.
시계가 나오고, 밖에 인터폰을 누르면 벨소리가 나고, 현관문도 안에서 열 수가 있습니다.
워낙 자주 고장나는 부품인데, 기왕이며는 현대에이치티 사이트에서 부품을 구입할 수 있었으면 좋겠습니다.
그럼 간단히 교환만 하면 되니까, 훨씬 작업이 수월했을텐데 말이죠.
오죽하면 파워 어댑터 NHPU-902N (14V 4.5A )만 전문적으로 수리하는 업체가 있을 정도니 말입니다.
어쨋든 2만원 조금 넘는 비용으로 급한 불은 껏습니다.

---
